请问原理图引脚处红叉怎么画啊？

Question

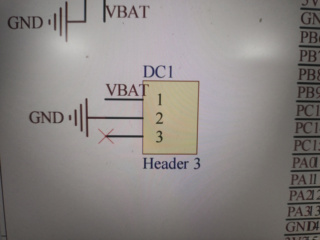

请问这个原理图引脚处的红叉什么意思？有什么用呢？请问怎么画呢？画两条交叉线？通用No ERC标号？还是其他什么？

Answer 1

引自免费微信小程序：皆我百晓生

关于原理图引脚处的红叉，这是一个特定的标记，通常在工程原理图中用来表示某种特定的状态或功能。根据您提供的描述和通常的行业实践，这个红叉可能表示该引脚在原理图中没有被正确连接或没有与任何组件连接。也就是说，它可能是一个错误提示标记。在绘制原理图时，如果某引脚的连接出现问题，工程师可能会在相应位置标记红叉以示警告或提示。这可能是为了防止生产时出错或是便于日后调试识别。当然，确切含义取决于工程团队的内部约定或规范。

关于如何绘制这个红叉标记，通常会在相应的软件中以特定的图形库来绘制或者输入特殊字符显示。比如在电子设计自动化（EDA）软件中，可能会有专门的符号库来插入这样的标记。如果您需要手动绘制或使用简单的图形工具来表示这个标记，可以简单地画两条交叉线或者使用一个相似的符号来标识。如果这是你的设计原则并且你已经知道它的具体含义，那么可以在交叉线的旁边标注上相应的描述或编号。但如果只是在绘制时加入自己的提示标识，则不必过于复杂地标注。

对于您提到的单片机原理图，如果在引脚处出现了红叉标记，同样可以参照上述方法处理。由于是在原理图中使用的标记，最重要的是确保团队成员都能理解这个标记的含义，并且遵循相应的工程规范进行绘制和使用。如果涉及到具体的软件操作或符号库的使用方式，可能需要参考相应软件的官方文档或教程来了解具体的操作步骤。如果无法确定具体的操作方式，您可以尝试联系软件供应商或查阅相关的在线资源获取帮助。
