在mspm0g3507上运行7脚的oled问题

Question

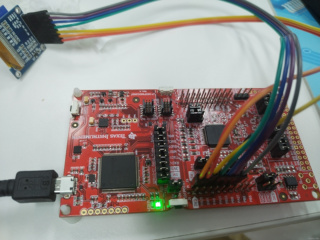

使用的是7脚的oled和电赛ti的板子，运用自己定义的软件SPI连接，使用4脚的spi连接，移了好多个库，一上电都是不亮的，搞了一天了。哪个好人有做过这个的，可以分享一下么？真的100分感谢啊！

Answer 1

以下内容由CHATGPT及阿里嘎多学长共同生成、有用望采纳：

---

你好！很高兴你来寻求帮助。首先，让我们来分析一下你遇到的问题。

问题概述

你在尝试使用MSP430G3507单片机和7脚OLED显示屏，通过自定义的软件SPI连接方式来驱动OLED，但遇到了显示屏不亮的问题。

关键信息解析

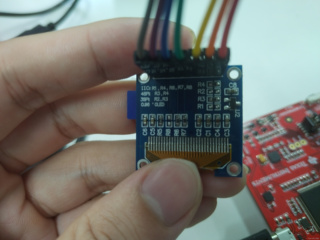

• "IICIRI,R4,RO,R7,RO"：这可能是一些配置参数或引脚定义，但具体含义需要更多上下文来明确。
• "R2"：可能指的是电阻值或引脚编号。
• "4SP R3,R4"：可能指的是使用SPI的4线模式，其中R3和R4是连接到单片机的引脚。
• "R2R3"：可能是指电阻R2和R3，或者引脚R2和R3。
• "R3"：可能是一个引脚编号或电阻值。
• "3SP"：可能指的是3线SPI模式。
• "0.98·OLED"：这可能指的是OLED显示屏的尺寸，0.98英寸。
• "R1"：可能是一个电阻值或引脚编号。

解决方案建议

1. 确认硬件连接：确保OLED显示屏的所有引脚都正确连接到单片机上，特别是数据线、时钟线、电源线和控制线。
2. 检查SPI配置：确保SPI配置正确，包括时钟极性、时钟相位、数据传输方向等。
3. 检查电源：OLED显示屏需要稳定的电源供应，确保电源线连接正确且电压符合要求。
4. 检查初始化代码：OLED显示屏在开始工作前需要进行初始化，检查你的初始化代码是否正确。
5. 调试SPI通信：使用逻辑分析仪或示波器检查SPI通信是否正常。
6. 检查库文件：确保你使用的库文件是最新的，并且与你的项目兼容。

图片内容分析

由于我无法直接查看图片内容，但根据你提供的描述，第二张图片可能包含了一些有用的信息，比如电路图或配置参数。如果你能提供图片的具体内容，我可以提供更具体的帮助。

参考链接

• MSP430G3507数据手册
• SPI通信基础
• OLED显示屏接口指南

如果你需要进一步的帮助，或者想要讨论具体的代码问题，请随时告诉我。我会尽力提供帮助。祝你好运！
