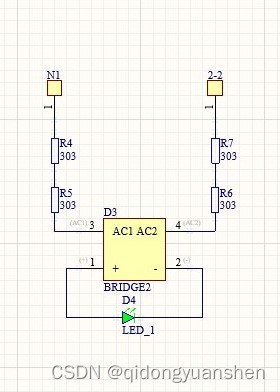

这个电路是如何点亮发光二极管的？输入电压220VAC，电阻30k
2条回答 默认 最新

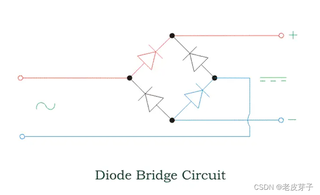

老皮芽子 2024-07-03 12:47关注中间的芯片是二极管整流桥
电阻的作用是限流，普通 LED 的驱动电流要小于 10mA
你图中 4 个 30K 的电阻。
220 / (4 * 30) = 1.833 mA
LED 的电流是 1.833mA , 比较暗，不太亮。本回答被题主选为最佳回答 , 对您是否有帮助呢?解决 无用评论 打赏举报
