在电网输入为sim(wt),pfc在ccm的工作模式下,锁上相后mos的驱动pwm波的占空比值应该按sin(wt)变化还是cos(wt)变化

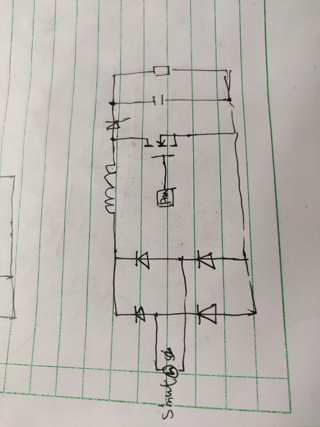

以上图电路为例
在电网输入为sim(wt),pfc在ccm的工作模式下,锁上相后mos的驱动pwm波的占空比值应该按sin(wt)变化还是cos(wt)变化
引自免费微信小程序:皆我百晓生
在有源PFC电路(功率因数校正电路)的CCM(连续导电模式)下,当电网输入为 sim(wt)
(假设 sim
是某种正弦波或类似正弦波的波形)并且PFC电路成功锁定相位后,MOS(金属氧化物半导体,即开关管)的驱动PWM(脉冲宽度调制)波的占空比通常会跟随输入电压的相位变化。换句话说,占空比通常会趋向于一个与输入电压相位同步变化的波形。
理论上,如果输入是纯正弦波 sin(wt)
,那么为了最大化功率转换效率并达到良好的PFC效果,占空比应当与输入电压相位保持一致的变化趋势。这意味着占空比应当追踪正弦波 sin(wt)
的变化。实际上,在CCM模式下,有源PFC电路的控制器会调整PWM波的占空比以跟踪电网电压的相位,以实现功率因数的校正。
简而言之,占空比应该趋向于按照 sin(wt)
的形状变化。然而,实际的波形可能会受到系统其他因素如电路延迟、控制环路动态特性等因素的影响,导致实际占空比波形稍有偏差。对于更精确的分析和设计,可能需要建立详细的电路模型并利用仿真工具进行分析。在嵌入式硬件中实现时,可能还需要考虑数字控制环路的离散时间和离散采样对控制精度的潜在影响。如果您需要模拟波形或进一步的理论解释,请告知以便我能提供更具体的图形或方程。
