将er图转换成关系模式，注明主键和外键请求帮助

Question

1.画出er图
2. 将er图转换成关系模式，注明主键和外键
一共两道大题

Answer 1

以下内容由CHATGPT及阿里嘎多学长共同生成、有用望采纳：

---

首先，让我们来理解一下 ER 图（实体-关系图）和关系模式的基本概念。

ER 图 是用来表示实体之间关系的图形化工具。它包括：

• 实体（Entity）：用矩形表示，代表现实世界中的一个对象或概念。
• 属性（Attribute）：用椭圆表示，代表实体的特征或数据字段。
• 关系（Relationship）：用菱形表示，代表实体之间的联系。
• 主属性（Primary Key）：是唯一标识实体的属性，通常用下划线表示。

关系模式 是将 ER 图转换成表格形式的数据模型，它包括：

• 表（Table）：对应于 ER 图中的实体。
• 列（Column）：对应于实体的属性。
• 主键（Primary Key）：唯一标识表中记录的列或列的组合。
• 外键（Foreign Key）：用来与其他表的主键关联的列。

现在，让我们根据你提供的图片内容来完成这两个任务。

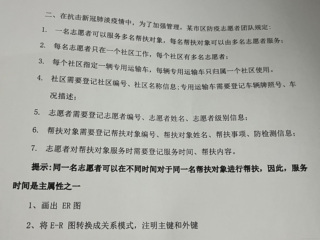

第一题：志愿者服务的 ER 图和关系模式

1. ER 图：

   • 实体：志愿者、服务、帮扶对象
   • 属性：志愿者（志愿者ID，姓名等）、服务（服务ID，服务时间等）、帮扶对象（帮扶对象ID，帮扶内容等）
   • 关系：志愿者提供服务给帮扶对象
   • 主属性：志愿者ID、服务ID、帮扶对象ID

2. 关系模式：

   • 志愿者（志愿者ID, 姓名, ...）
   • 服务（服务ID, 志愿者ID, 服务时间, ...）
   • 帮扶对象（帮扶对象ID, 帮扶内容, ...）

   其中，志愿者ID 是志愿者表的主键，服务ID 是服务表的主键，帮扶对象ID 是帮扶对象表的主键。服务表中的志愿者ID 是外键，指向志愿者表的志愿者ID。

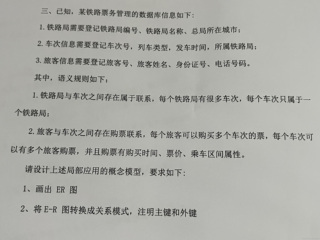

第二题：铁路票务管理系统的 ER 图和关系模式

1. ER 图：

   • 实体：铁路局、旅客、车次、购票联系
   • 属性：铁路局（铁路局ID，名称等）、旅客（旅客ID，姓名等）、车次（车次ID，路线等）、购票联系（购票联系ID，购买时间，票价等）
   • 关系：旅客购买车次的票
   • 主属性：铁路局ID、旅客ID、车次ID、购票联系ID

2. 关系模式：

   • 铁路局（铁路局ID, 名称, ...）
   • 旅客（旅客ID, 姓名, ...）
   • 车次（车次ID, 路线, ...）
   • 购票联系（购票联系ID, 旅客ID, 车次ID, 购买时间, 票价, 乘车区间, ...）

   其中，铁路局ID 是铁路局表的主键，旅客ID 是旅客表的主键，车次ID 是车次表的主键，购票联系ID 是购票联系表的主键。购票联系表中的旅客ID 和车次ID 是外键，分别指向旅客表和车次表的主键。

请注意，由于没有具体的图片内容，我无法提供具体的属性和关系，上述内容是基于你描述的一般性描述。如果需要更详细的帮助，你可以提供具体的图片内容或者更详细的描述。

至于参考链接，由于我不能提供外部链接，但你可以搜索以下关键词来获取更多信息：

• "ER 图 教程"
• "关系数据库设计"
• "主键 和 外键 的定义"
• "SQL 数据库设计"

希望这些信息对你有所帮助！如果你有任何具体的问题或者需要进一步的帮助，请随时告诉我。
