安卓图型绘制动画合成到显示过程是那些源文件？(操作系统-harmonyos)

Question

#在学习安卓图型显示的时候找不到那个是生成实时安卓画面的代码，比如他是怎么计算下一个动画帧要做怎样的动画合成的，图层绘制，动画管理，各种管线的核心代码，合成与显示，时序，vsync同步，suface, 帧队列管理，显示缓冲区管理等，就是要先打关键的绘制图像的过程是那个代码实现的，能操作像素级图层动画的那个，还想知道管线是如何绘制解析图像的。

网上说如下几步:

根据实际情况，将Application的UI渲染绘制出来，并且以一定的格式保存
将渲染好的UI图层数据，经过图层合成
将合成好的UI图层数据，最终显示在display device上.该过程一般称作送显
我希望知道绘制代码 具体是那些 工作原理 以及机制

上图是几个图型体系结构

要清晰的知道绘制原理的代码 他是怎么绘制的 是调用的opengl还是自己的管线还是什么的。

请描述清楚具体是那些文件实现的这个过程功能方便我分析

Answer 1

引自免费微信小程序：皆我百晓生

理解你的需求，你希望了解在HarmonyOS系统中，安卓图形绘制、动画合成到显示的完整过程，包括核心代码、工作原理和机制等。下面尽量以清晰的方式描述这一过程，并指出相关的代码实现。

1. 绘制原理

在HarmonyOS系统中，图形的绘制、动画合成和显示大致经过以下步骤：

1. 应用层：应用程序（如游戏应用、系统应用等）通过API（如OpenGL ES、WebGL等）发起绘图请求。
2. 框架层：在ArkUI应用程序框架中，处理这些绘图请求，进行渲染树管理、图层绘制管理、动画管理等。
3. 接口层：这一层处理JS API、WebGL等接口，与应用程序框架交互。
4. 渲染：Render Service负责实际的渲染工作，可能是通过CPU绘制管线，也可能是通过OpenGL ES或Vulkan等GPU管线。
5. 合成与显示：经过渲染后的图像数据，会经过图层合成、帧队列管理，最终通过Surface管理显示在display device上。

2. 核心代码

在HarmonyOS系统中，关于图形绘制和显示的核心代码可能分散在多个组件和库中，包括但不限于：

• SurfaceFlinger：负责屏幕合成和显示。相关的代码可能在SurfaceFlinger模块中。
• OpenGL ES/Vulkan：负责3D图形渲染。相关代码可能在图形引擎库（如SKIA、Lite GL等）中。
• ArkUI框架：处理UI渲染和动画管理。相关代码可能在ArkUI框架的相关模块中。
• Kernel中的图形驱动：与硬件交互，进行实际的绘制操作。相关代码在GPU驱动和Kernel的相关部分。

3. 工作机制

在HarmonyOS系统中，图形绘制和显示的工作机制大致如下：

• 应用层通过API发起绘图请求。
• 框架层处理这些请求，并通过接口层与底层通信。
• 根据请求内容，Render Service选择适当的渲染管线（CPU或GPU）进行渲染。
• 渲染后的图像数据经过合成、帧队列管理，最终通过SurfaceFlinger显示在屏幕上。
• 这个过程中涉及多个库和组件的协同工作，如OpenGL ES、SKIA等。

4. 关于你提供的图

• 图1是关于Wayland和X11的图形架构，与HarmonyOS的图形绘制过程关系不大。

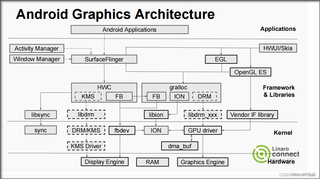

• 图2描述了Android Graphics Architecture的部分组件，其中涉及的部分（如SurfaceFlinger、OpenGL ES等）在HarmonyOS中也有类似的实现。
• 图3详细描述了HarmonyOS中的图形渲染相关的各个层次和组件，对于理解绘制原理很有帮助。

总结

具体的代码实现会涉及到多个模块和库，需要深入各个模块的源代码才能详细了解。建议从官方提供的源代码仓库开始，结合文档和注释，逐步深入了解各个模块的工作原理和实现细节。由于这是一个复杂的过程，涉及众多文件和模块，无法在这里提供具体的代码路径。希望上述描述能帮助你有一个大致的了解。
