一键开关机电路不起作用

Question

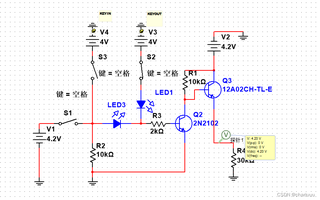

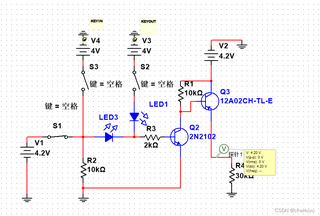

电路如上图，使用multisim仿真没有问题，KEYIN是监测按键高低位，控制开关机的引脚，KEYOUT是上电之后输出高电平使管子持续导通给主芯片供电，实际测试KEYOUT确实是给了3.8V，使用时按键按下能够供电，但是松开就会立马断电，不知道问题出在哪里，恳请各位解答
补充：
BAT是电池端，一键开关机的思路是：按键按下以后，高电平通过D10到达Q7使其导通，从而使Q9导通，电池端BAT通过Q9可以到达4.2V端，从而给芯片供电。
芯片上电之后，控制KEYOUT引脚持续输出高电平，使Q7导通，电路持续供电，当需要关机时，再次按下按钮，KEYIN检测到高电平输入，使KEYOUT输出低电平，按键松开，达到关机的目的

Answer 1

1,BAT是经过Q9的输出电压？Q9如何导通？无法维持导通的，看这个电路。
2，R16的上端与BAT断开，并接到Q9的E极，PNP三极管的导通条件是基极比发射极低0.7V，你这里没有回路阿？无法构成导通条件。可能是类似干扰或人体感应的信号，略微导通，因为你的Q7的基极在没有输入电压的情况下，也是一个不确定的状态，这里的基极应该对地接一个电阻，你看这样的话是否还会导通？
3，按钮按下，应该给Q7的基极提供电流，因此,R63你接BAT这里的引脚改到接Q9的基极（在Q9的基极与发射极已经接有电阻的情况下），或者接Q9的发射极也可以，总之，你是要让Q7导通。
4，Q9基极与Q7的集电极之间最好串个电阻，1-3K这样，根据你的负载电流调整下，Q9一般多用P沟道MOSFET，压降会更小，但你这个电路调整下也可以工作。
