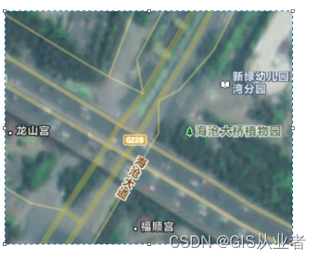

arcgis中发布路网的地图服务,如何设置可以实现发布后的瓦片中查看的路网地图服务中是透明的,类似下面天地图的效果

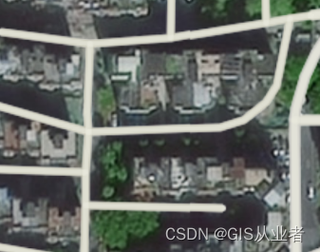

而目前发布后的瓦片是这样的效果
arcgis中发布路网的地图服务,如何设置可以实现发布后的瓦片中查看的路网地图服务中是透明的,类似下面天地图的效果
而目前发布后的瓦片是这样的效果
以下内容由CHATGPT及阿里嘎多学长共同生成、有用望采纳:
在ArcGIS中实现路网地图服务的透明效果,可以通过以下步骤进行设置:
设置图层透明度:首先,在ArcGIS中创建地图服务时,需要对路网图层设置透明度。这可以在ArcMap中通过图层属性来完成。如果图层的透明度设置正确,客户端应用将根据透明设置渲染相应的图片 [^3^]。
使用正确的图像格式:在ArcGIS Server中发布地图服务时,确保使用支持透明度的图像格式。默认情况下,动态地图服务的图像格式是PNG24,它不支持透明度。为了实现透明效果,需要使用PNG32格式,该格式支持Alpha通道,允许直接设置透明信息 [^1^]。
调整ImageParameters:在使用ArcGIS API for JavaScript调用地图服务时,可以通过设置ImageParameters来指定图像格式。创建ImageParameters实例,并设置format为"png32",然后将这个参数传递给ArcGISDynamicMapServiceLayer构造函数,以确保服务调用时能够显示透明效果 [^1^]。
Web应用中的透明度设置:如果是在Web应用中使用ArcGIS Server,可以在创建Web应用时设置透明度属性。在ArcGIS Server Manager中,选择需要透明的服务,并设置透明度值(0%-100%),然后应用这些设置 [^3^]。
分析差异:对比两张图片中路网图层显示效果的差异,可以发现透明效果的关键在于图层的透明度设置和图像格式的选择。如果发布的瓦片没有显示透明效果,可能是因为图层透明度没有设置或者使用了不支持透明度的图像格式。
通过上述步骤,你应该能够实现类似天地图的透明效果,并在发布的瓦片中查看时,路网图层不会覆盖其他图层,而是能够透过路网图层看到下面的地图内容。如果你在设置过程中遇到任何问题,可以提供更多的信息,我会尽力提供更具体的帮助。
