请教一下关于如何调整DCDC降压芯片最大输出电流的问题

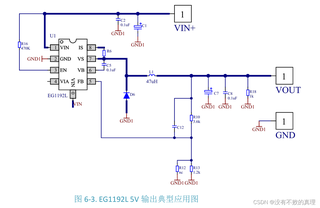

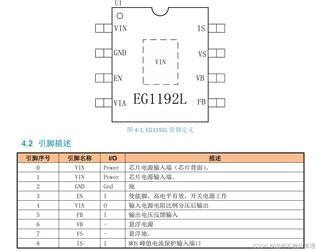

如题，我想使用EG1192L这款降压型DCDC电源管理芯片，来做一个5V2A的充电器。在这款芯片的手册上，告知了如何调整输出电压并且绘制了典型的5V输出的电路，但没有提及如何调整电流，在手册中只提到了最大电流为3A。那么如果我想输出2A的最大电流应该如何调整呢，是调整典型电路内部的元件的数值还是需要额外再添加别的电路。下面是5V典型电路图以及引脚功能图。
关于调整DCDC降压芯片最大输出电流
- 写回答
- 好问题 0 提建议
- 关注问题
分享- 邀请回答
-
5条回答 默认 最新
老皮芽子 2024-07-15 11:04关注
具体怎么改需要做些试验，手册中并没有明确的描述。

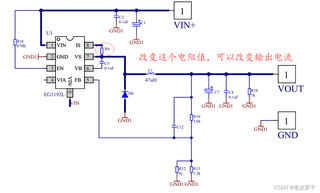

看手册中的 2A 的电路，这个电阻是 0.1 欧姆
你可以改成 0.05 欧姆试试解决 无用评论 打赏举报 分享
