霍尔传感器接放大器的应用

Question

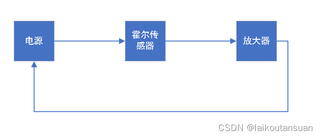

SS49E型号的霍尔传感器（电压型）当电源电压为5V时，零磁场下的输出电压为2.5V，连接了一个放大倍数为2000倍但是最大输出电压为15V的信号放大器。需要测量微弱磁场引起的霍尔传感器的电压变化，受限于放大器的最大输出电压， 放大器的高倍率无法实现。变化后传感器的输出电压几乎是2.501V，有什么办法将霍尔传感器输入到放大器的电压降低为0.001V或者0.01V以下，从而使放大器倍数有效化且放大后的电压输出低于15V？电路是简单的示意图

Answer 1

引自免费微信小程序：皆我百晓生

要将霍尔传感器SS49E的微小电压变化（从2.5V变化到2.501V，即0.001V的变化）有效地放大并利用放大器进行测量，同时考虑到放大器的最大输出限制（15V），我们需要在放大器前端设计一个衰减电路，将霍尔传感器的基准输出电压降低至期望的微小变化范围内，之后再通过高增益放大。这里提供一种可能的方案，包括衰减和放大两个阶段。

第一步：衰减电路设计

为了将霍尔传感器的零磁场输出电压从2.5V降低到0.001V左右，我们可以设计一个合适的衰减比例。但实际情况中，直接衰减到如此低的电压可能会引入更多噪声，且实际操作复杂度较高。更合理的方法是，我们设计衰减使得传感器输出变化范围（0.001V）映射到一个适中的电压范围内，比如衰减到0.1V变化，这样既保留了变化的分辨率，又便于后续放大。

设衰减系数为 (K)，则有： [ 2.5V \times K = 0.1V ] 解得： [ K = \frac{0.1V}{2.5V} = 0.04 ]

这意味着我们需要一个衰减比为1:25的电路。一个简单的方法是使用分压电阻网络，但考虑到实际应用中的稳定性与精度，可以采用精密电阻或者电压跟随器加分压的方式来实现。

第二步：放大电路设计

随后，我们需要设计一个放大器电路，其放大倍数足以将0.1V的变化放大至不超出15V的输出限制。已知放大器的最大输出电压为15V，且原变化为0.001V，目标放大后的变化范围应基于衰减后的变化，即0.1V。为了充分利用动态范围，我们可以计算一个合理的放大倍数 (G)，使得放大后的电压接近但不超过15V。

[ G \times 0.1V < 15V ] 选择 (G = 150) 作为示例，这样放大后的最大变化为 (150 \times 0.1V = 15V)，正好达到放大器的输出极限。

综合电路设计

1. 衰减电路：使用分压电阻实现1:25的衰减。
2. 放大电路：选用增益可调的运放，设置增益为150。

简化示意图

电源 (5V) ----> [衰减电路] ------> [运放放大器 (增益150)] ------> 输出
          |                                   |
      霍尔传感器(2.5V/2.501V)               |
                                               |
                                           放大后输出

实现细节

• 衰减电路：可以选择两个精密电阻串联分压，例如 (R1 = 47k\Omega, R2 = 1k\Omega)，形成约1:47的衰减，然后通过调整后级运放的输入阻抗匹配，进一步实现所需的衰减比例。
• 放大电路：使用高精度运算放大器（如OPA364），配置成同相放大器，通过外部电阻设置增益。增益公式为 (G = 1 + \frac{Rf}{Rg})，其中 (Rf) 是反馈电阻，(Rg) 是输入电阻。为了得到150的增益，可以选择 (Rf = 149k\Omega, Rg = 1k\Omega)。

注意事项

• 实际应用中需考虑电路的稳定性、噪声抑制、电源抑制比等因素。
• 运放的选择需考虑输入偏置电流、失调电压等参数，确保高精度测量。
• 考虑到实际环境中的电磁干扰，可能需要增加滤波电路。

以上方案是一个理论上的设计思路，具体实施时还需根据实际情况调整参数，并进行实际测试验证。
