如何实现PC端和外网的通信，其他的不用管，只要求能就行

Question

如何实现PC端和外网的通信，其他的不用管，只要求能就行

哪位同行帮忙看看，刚学不懂

Answer 1

以下内容由CHATGPT及阿里嘎多学长共同生成、有用望采纳：

---

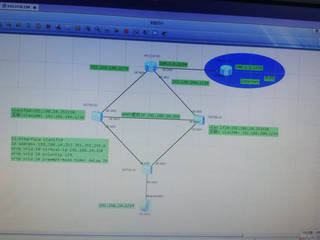

根据您提供的图片内容，我们可以分析出网络的基本配置，并据此实现PC端与外网的通信。以下是具体的步骤和配置说明：

网络配置分析

1. AR2220-R1 路由器：

   • 接口 106.1.1.2/30 和 192.168.100.2/30 连接到不同的网络。
   • 接口 100:1.1.1/30 连接到 GEOON 网络。

2. S5700-S2 交换机：

   • VLAN 接口 vlanif10:192.168.10.252/24。
   • VRRP 虚拟 IP 192.168.10.254。

3. S5700-S3 交换机：

   • VLAN 接口 vlanif10:192.168.10.253/24。
   • 接口 lan208:192.168.200.1/30 连接到外网。

实现步骤

1. 配置PC端的网络设置：

   • 确保PC端的IP地址在 192.168.10.0/24 范围内，例如 192.168.10.172。
   • 子网掩码为 255.255.255.0。
   • 网关设置为 192.168.10.252（S5700-S2的VLAN接口）。

2. 配置外网访问：

   • 确保 S5700-S3 交换机的 lan208 接口已经配置了正确的外网IP地址和子网掩码，例如 192.168.200.1/30。
   • 确保 S5700-S3 交换机的 vlanif10 接口与 S5700-S2 交换机的 vlanif10 接口通过 GE00/2 互联。

3. 配置VRRP：

   • 在 S5700-S2 和 S5700-S3 上配置VRRP（虚拟路由器冗余协议），确保高优先级的设备作为主设备提供服务。
   • 配置如下：

     vrrp vrid 1 virtual-ip 192.168.10.254
     vrrp vrid 1 priority 120
     vrrp vrid 1 preempt-mode timer delay 20


4. 测试通信：

   • 使用 ping 命令测试PC端与外网的连通性：

     ping 8.8.8.8


   • 如果 ping 成功，则说明PC端与外网的通信已经建立。

注意事项

• 确保所有设备的网络配置正确，并且物理连接正常。
• 检查防火墙和安全设置，确保没有阻止PC端与外网的通信。

通过以上步骤，您应该能够实现PC端与外网的通信。如果遇到具体问题，可以根据错误信息进一步排查和解决。
