自制电路图为何无法驱动ESP01S？

Question

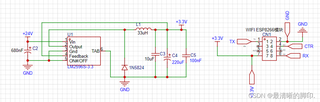

各位电子da 神，我最近设计了一个电路图，但是遇到了一个非常棘手的问题——这个电路竟然无法驱动ESP01S模块！我已经检查了多次，但是始终找不到问题所在。现在，我急需大家的帮助来一起诊断这个问题。
目前电路只连接了ESP01S

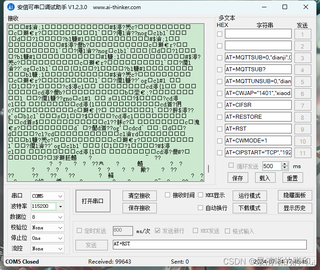

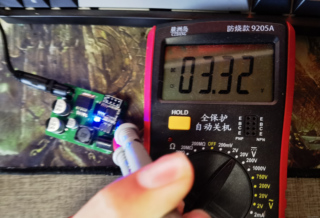

具体来说，电路在连接ESP01S后，模块无法正常工作，串口输出一堆乱码。我已经确认了电源供应是稳定的，也检查了所有的连接线路，但仍然无法解决问题。

因此，我在这里恳请各位da 神，如果你们有任何关于电路设计的经验或者遇到过类似的问题，请务必帮我看看，指出可能的问题所在。我将非常感激你的帮助，并期待你的回复！谢谢！

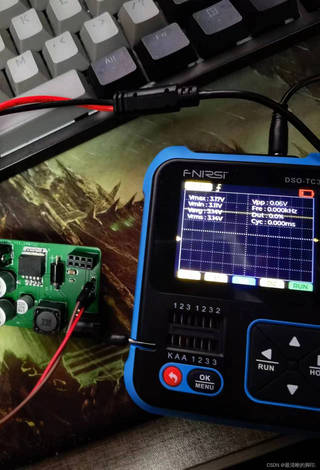

刚才用示波器测试了一下最多会有0.2v的波动，会不会是这个原因

Answer 1

GPT都是正确的废话，人工回答如下：
先废话一句：遇到问题首先按重要顺序及排除法来解决问题
1，你的USB转串口工具是否有问题，请将TXD与RXD短接在一起进行测试，自收自发应该是正常的，请确保这点
2，在串口工具正常的情况下，USB转串口后的TTL到ESP01这段线请控制在10厘米内，如能控制在5厘米以内最好，这个线长了容易被干扰，很有可能是这个问题。
3，如果电源是稳定的3.17V，是可以让ESP-01S模块正常工作的，如果上述1-2还没有解决问题，请先将ESP-01S模块取下，找一个3.3V的电源，如USB的5V经过1117转成3.3V的，将这个电源的3.3V与地与ESP-01S模块连接，然后将串口工具与ESP-01模块连接，ESP-01S的TXD与RXD与你的串口工具TTL串口连接，RXD连接TXD,TXD连接RXD，ESP-01S的地与串口工具的地连在一起，ESP-01S与串口工具之间的电源线不要连接，如果ESP-01是好的，那么这时你串口必然收到不是乱码的信息了。
4,在上述正常情况下，如果接入还有问题，那么你板上只连了一个IO2来控制电源开关，那问题也可能在这里，这个我不确定。你使用的是三极管还是MOS管？如果是三极管的话，需要在IO2与基极之间串联一个电阻，或者你尝试将CTR这个线断开一下，排除Q9的影响。如果是MOS的话，是N沟道的吧？VGS电压是多少？这个3.3V驱动MOS，可能MOS导通不正常，和MOS的型号有关。
5，如果上述都没问题，那么问题可能在电源，但这个可能性极小。2596和电感发热吗？如果温的话应该没问题，只要有3.3V，电源应该就没问题，是电源的可能性不大。输入电容的耐压够吧？

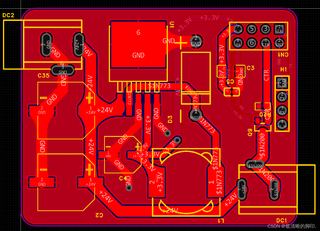

6，按上述排查应该找出问题了，还有PCB部分有几点建议：
A,2596的SW,VIN,GND是非常重要的引脚，图中SW这个线布的不好，应该和电感之间的距离最短，并且要尽量短，这个线会产生干扰，和芯片之间距离最好不要超过10毫米，能控制在5毫米是极好的。
B,电感下面不要铺铜，电感的2个焊盘需要连接较大的铜箔，工作中电感会发热，需要散热，2596同理，A中所述的3个管脚尽量连接大的铜箔
C,铺铜的时候，规则更改一下，网络间距至少选择0.5毫米，有可能的话，选择1毫米以上，焊盘与地之间距离很小，这个不合适，需要检查焊盘与地之间是否存在短路可能
D,2596的EN和FB引脚可以细，0.2-0.3毫米即可，空间留给电源线
