vlan，每个接口都配了对应的trunk或hybrid并且放行，但还是ping不通，三个都互相不通

Question

vlan排错实验，每个接口都配了对应的trunk或hybrid并且放行，但还是ping不通，三个都互相不通

Answer 1

以下内容由AIGC及阿里嘎多学长共同生成、有用望采纳：

---

VLAN排错实验案例分析

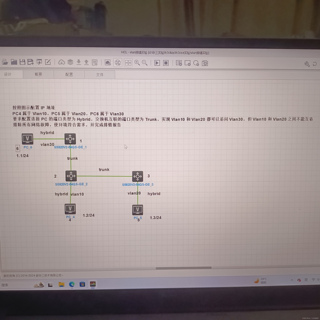

根据您提供的信息和图片内容，我们将进行详细的案例分析，并提供可能的解决方案。以下是详细的步骤和示例配置。

1. 配置检查

首先，确保所有的VLAN配置正确，包括VLAN的创建和端口的分配。以下是可能的配置示例：

• VLAN创建：

  vlan 10
  vlan 20
  vlan 30


• 端口分配：

  • PC4（VLAN10）：接口1.1/24
  • PC5（VLAN20）：接口1.3/24
  • PC6（VLAN30）：接口2.1/24

2. 接口模式配置

检查连接PC的端口是否配置为Hybrid模式，交换机互联端口是否配置为Trunk模式。

• Hybrid端口配置：

  interface 1.1/24
  mode hybrid
  hybrid vlan 10


  interface 1.3/24
  mode hybrid
  hybrid vlan 20


• Trunk端口配置：

  interface 2.1/24
  mode trunk
  trunk vlan-allowed 10 20 30


3. VLAN透传

确保Trunk端口允许VLAN10和VLAN20的流量透传。

• Trunk端口配置：

  interface 2.1/24
  mode trunk
  trunk vlan-allowed 10 20 30


4. 物理连接检查

检查所有物理连接是否正确，包括网线和端口的连接。

5. 排错步骤

• 测试VLAN内部的连通性：

  • 从PC4 ping PC6的IP地址。
  • 从PC5 ping PC6的IP地址。

• 示例输入输出：

  • 示例输入：从PC4 ping PC6的IP地址。
  • 示例输出：成功的ping回复，表明VLAN10可以访问VLAN30。

6. 路由问题

如果VLAN之间的通信需要通过路由来实现，确保路由配置正确。以下是可能的路由配置示例：

• 路由配置：

  interface vlan 10
  ip address 192.168.10.1 255.255.255.0

  interface vlan 20
  ip address 192.168.20.1 255.255.255.0

  interface vlan 30
  ip address 192.168.30.1 255.255.255.0

  router ospf 1
  network 192.168.10.0 0.0.0.255 area 0
  network 192.168.20.0 0.0.0.255 area 0
  network 192.168.30.0 0.0.0.255 area 0


7. 环境版本

确保所有设备运行相同或兼容的固件版本，以避免因版本差异导致的兼容性问题。

编程实现

虽然这是一个网络配置问题，通常不需要编程来解决，但可以使用脚本语言（如Python）来自动化网络设备的配置和测试过程。以下是使用paramiko库的示例代码：

import paramiko

def connect_device(ip, username, password):
    client = paramiko.SSHClient()
    client.set_missing_host_key_policy(paramiko.AutoAddPolicy())
    client.connect(ip, username=username, password=password)
    return client

def configure_vlan(client, vlan_id, mode, vlans):
    command = f"vlan {vlan_id}\nmode {mode}\nhybrid vlan {vlans}"
    stdin, stdout, stderr = client.exec_command(command)
    print(stdout.read().decode())

def main():
    ip = "192.168.1.1"
    username = "admin"
    password = "password"

    client = connect_device(ip, username, password)

    configure_vlan(client, 10, "hybrid", "10")
    configure_vlan(client, 20, "hybrid", "20")
    configure_vlan(client, 30, "trunk", "10 20 30")

    client.close()

if __name__ == "__main__":
    main()

总结

通过上述步骤，可以逐一排查并解决VLAN配置后出现的网络不通问题。如果问题依然存在，可能需要更详细的日志信息来进一步分析。希望这些建议能帮助您解决问题。如果您需要具体的脚本示例或更详细的操作步骤，请告知，我可以进一步提供帮助。
