stm32 cubemx配置sdram，初始化后无法读写sdram

Question

使用stm32h743核心板，板载SDRAM为W9825G6KH。使用cubemx配置fmc，生成代码，并编写sdram初始化代码，显示初始化成功但在测试程序时，无法读写sdram。

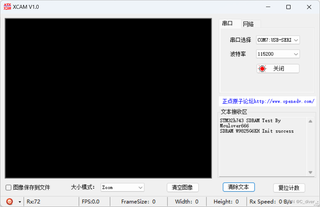

以下为测试结果

Answer 1

引自免费微信小程序：皆我百晓生：

根据您提供的信息，您在使用STM32H743核心板尝试初始化并访问W9825G6KH SDRAM时遇到了问题，尽管初始化显示成功，但读写操作失败。下面我会根据您提供的代码片段和流程进行分析，并提供可能的解决思路。

问题分析与建议

1. 初始化序列检查

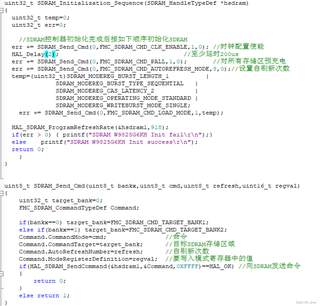

从SDRAM_Initialization_Sequence函数来看，初始化步骤基本符合常规流程，包括时钟使能、预充电、自刷新、加载模式寄存器等。不过，代码中有一些格式错误（例如变量声明缺少分号），这可能导致编译错误。确保所有语句正确结束，例如：

uint32_t temp = 0;
uint32_t err = 0;

2. 模式寄存器配置

在设置模式寄存器时，您似乎手动拼接了一个temp值，但代码中存在格式问题且未完全展示如何构建这个值。正确的构建方式应是组合各个模式寄存器位，例如：

temp = (SDRAM_MODEREG_BURST_LENGTH_1 |
        SDRAM_MODEREG_BURST_TYPE_SEQUENTIAL |
        SDRAM_MODEREG_CAS_LATENCY_2 |
        SDRAM_MODEREG_OPERATING_MODE_STANDARD |
        SDRAM_MODEREG_WRITEBURST_MODE_SINGLE);

请确保这些宏定义与您的SDRAM器件规格相匹配，并且在实际代码中正确应用了它们。

3. SDRAM_Send_Cmd函数

该函数中，有一处明显的错误是在成功发送命令后的返回语句缺少返回值。应该有明确的返回语句，例如：

if(HAL_SDRAM_SendCommand(&hsdram1, &Command, 0xFFFF) == HAL_OK)
{
    return 0; // 成功
}
else
{
    return 1; // 失败
}

4. 读写测试

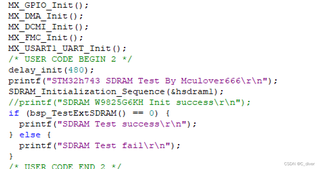

在bsp_TestExtSDRAM函数中，存在几个问题：

• 循环条件应该是;而不是1。
• 读取验证逻辑中，if (*pSRAM++ != i) 应放在循环内部，并且循环后应检查err值。
• 数据求反并写入部分没有完成，看起来像是被截断了。

修正后的读写测试示例：

for(i = 0; i < 10; i++)
{
    *pSRAM++ = i;
}

err = 0;
pSRAM = (uint32_t*)EXTSDRAMADDR;
for(i = 0; i < 10; i++)
{
    if (*pSRAM != i)
    {
        err++;
    }
    pSRAM++; // 移动指针到下一个位置
    printf("%d\r\n", i); // 打印的是i的值，不是*pSRAM，根据需要调整
}

if (err > 0)
{
    return 4 * err;
}

// 数据求反并写入逻辑需要补充完整

5. 配置检查

请确认HAL_SDRAM_Init(&hsdram1, &SdramTiming);中的SdramTiming参数是否与您的SDRAM芯片数据表完全一致，特别是时序参数（如LoadToActiveDelay、ExitSelfRefreshDelay等）。

6. 时钟与电源

确保SDRAM的时钟线和电源供应稳定，以及所有的地址线、数据线和控制线连接正确无误。

结论

• 修正代码格式错误和遗漏的部分，确保编译无误。
• 核实模式寄存器配置与SDRAM器件规格相符。
• 完善读写测试逻辑，确保每个步骤都得到正确执行。
• 仔细检查硬件连接和时序配置。

请根据上述建议修改代码并重新测试。如果问题依旧，请考虑使用调试器检查初始化后的SDRAM寄存器状态，以及读写操作期间的信号完整性，以进一步定位问题所在。
