关于使用双自由度的随机减量技术（2DOF-RD）法拟合混叠的模态信号时拟合不良的问题

Question

请教各位，已知一组带频率相近的混叠模态的衰减信号y，尝试已知频率ω_i（通过最原始信号功率谱拾取峰值对应的频率ω_i，然后使用RDT技术得到衰减信号y），使用双自由度的随机减量技术（2DOF-RD，为Tamura教授等人提出[1][2]，经周康等人成功实践[3]（原文04019102-13页），图1）来非线性拟合阻尼比h_i（最终目的）。拟合方法用最小二乘法。原始数据为一组混叠的衰减曲线，n取2（代码块1）。结果发现matlab提示出现病态雅可比矩阵（图2）。图3中深蓝色虚线为原始信号曲线，浅蓝色实线为错误的拟合线。即使改用希尔伯特（Hilbert）变换生成包络线后再拟合包络线（代码块2）也会出现这个问题（图4~图5，其中图5中绿色为准确的包络线，蓝色为将R_i(t)去除余弦项后得到的“拟合线”，显然图6的拟合效果无法得到真正接近的阻尼比）。不知道怎么解决这个问题，请教各位如何解决。

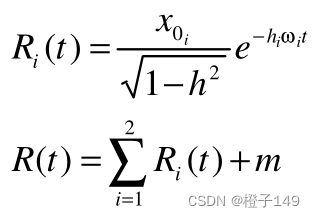

图1

%已知时间向量t1与带频率相近的混叠模态的衰减信号y
guess = [1,0.01,0.01,1,0.01,0.01,0];%未知参数的初值
guess_f = [0.1663,0.1862];%已知的两模态的频率Hz
myFun = @(a,x) a(1)./sqrt(1-a(2)^2).*exp(-a(2).*guess_f(1).*x).*cos(sqrt(1-a(2)^2).*guess_f(1).*x-a(3))+a(4)./sqrt(1-a(5)^2)*exp(-a(5).*guess_f(2).*x).*cos(sqrt(1-a(5)^2).*guess_f(2).*x-a(6))+a(7);
[coeff,R1,J1,CovB1,MSE1] = nlinfit(t1,y,myFun,guess);%t1为时间向量，y为带频率相近的混叠模态的衰减信号

图2

图3

图4

%已知时间向量t1与带频率相近的混叠模态的衰减信号y
envelop = abs(hilbert(y));
envelop(1)=y(1);
guess = [1,0.01,1,0.01,0];%未知参数的初值
guess_f = [0.1663,0.1862];%已知的两模态的频率Hz
myFun = @(a,x) a(1).*exp(-a(2).*x)+a(3).*exp(-a(4).*x)+a(5);%a(1)、a(3)表示幅值，a(2)、a(4)表示阻尼与频率的乘积
[coeff,R1,J1,CovB1,MSE1] = nlinfit(t1,envelop,myFun,guess);%t表示自变量，y 表示因变量，myfun给定的含有未知参数的函数结构，guess未知参数的初值
zeta1 = abs(coeff(2)./guess_f(1));
zeta2 = abs(coeff(4)./guess_f(2));

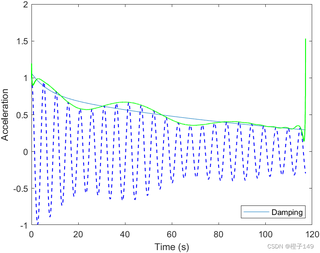

图5

参考文献：
[1] TAMURA Y, ZHANG L, YOSHIDA A, et al. Ambient vibration tests and modal identification of structures by FDD and 2DOF-RD technique[J]. The Proceedings of the Symposium on the Motion and Vibration Control, 2002,2003.8.
[2] TAMURA Y, YOSHIDA A. Amplitude Dependency of Damping in Buildings[C]//, 2008: 1-10.
[3] ZHOU K, LI Q, LI X. Eliminating Beating Effects in Damping Estimation of High-Rise Buildings[J]. Journal of Engineering Mechanics, 2019,145(12): 4019102.

Answer 1

引自免费微信小程序：皆我百晓生

对于你的问题，我会尝试给出一些可能的解决方案和建议。你的问题涉及到多个方面，包括数据处理、模型选择和拟合过程。让我们逐一分析并解决这些问题。
