看了正点原子的ds18b20自己跟着写完发现读出来全是1，查了一天找不出原因快哭了

Question

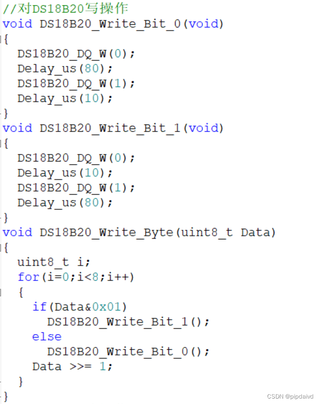

感觉唯一有点差别的就是我把主机对DQ读写的封装了一下

然后剩下的读写时序我基本就是照抄过来的

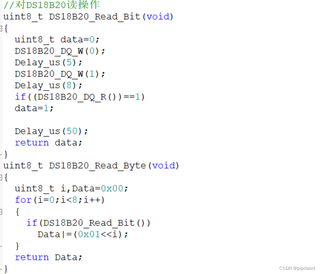

但就是读出来全是1，我感觉是读那个地方应该有问题，但我看了下时序也没啥毛病啊'π_π

Answer 1

🕒下午好，题主！目前：🟢[在线]
📢参考通义千问、由郭老师整理提供！
📣今日诗号：落花人独立，微雨燕双飞。

DS18B20 读取温度始终为1的解决方法

你遇到的问题很常见，DS18B20 读取温度始终为 1 ，通常是以下几个方面的问题：

1. 硬件连接错误:
   • 确认 DS18B20 的 VCC、GND、DQ 引脚连接正确，特别是 DQ 引脚要连接到 MCU 的 GPIO 引脚。
   • DS18B20 需要上拉电阻，通常为 4.7kΩ，连接在 DQ 和 VCC 之间。
2. 时序问题:
   • 你对 DQ 读写的封装方式可能存在问题，导致时序不满足 DS18B20 的要求。DS18B20 对时序要求比较严格，特别是写 0 和写 1 的时序差别很大。
   • 你提供的代码中 Delay us() 函数的精度是否足够？DS18B20 的时序要求在微秒级别，如果延时函数精度不够，会导致时序错误。
3. 代码逻辑错误:
   • 除了读写时序，其他代码逻辑也可能存在问题，例如：
     • 初始化 DS18B20 的步骤是否正确？
     • 读取温度命令发送是否正确？
     • 读取温度数据的处理是否正确？

解决步骤

1. 检查硬件连接: 仔细检查硬件连接，确保 DS18B20 的 VCC、GND、DQ 引脚连接正确，并确认 4.7kΩ 上拉电阻已连接。
2. 使用逻辑分析仪: 使用逻辑分析仪抓取 MCU 与 DS18B20 之间的通信波形，与 DS18B20 的时序图对比，查看是否存在时序错误。
3. 简化代码: 为了排除其他代码逻辑错误，建议你先尝试使用最简单的代码实现 DS18B20 的温度读取功能，例如：

#include <reg52.h>  // 根据你的单片机型号修改头文件

sbit DS18B20_DQ = P1^0;  // 将 DS18B20 的 DQ 引脚连接到 P1^0

void Delay_1us(void)  // 1us 延时函数，根据你的晶振频率修改
{
    _nop_();
    _nop_();
    _nop_();
    _nop_();
}

void Delay_us(unsigned int t)  // us 延时函数
{
    while(t--)
        Delay_1us();
}

void DS18B20_WriteBit(bit dat)
{
    DS18B20_DQ = 0;  // 主机拉低 DQ
    Delay_us(10);
    DS18B20_DQ = dat;  // 发送数据位
    Delay_us(50);
    DS18B20_DQ = 1;  // 主机释放 DQ
}

bit DS18B20_ReadBit(void)
{
    bit dat;
    DS18B20_DQ = 0;  // 主机拉低 DQ
    Delay_us(1);
    DS18B20_DQ = 1;  // 主机释放 DQ
    Delay_us(12);
    dat = DS18B20_DQ;  // 读取数据位
    Delay_us(50);
    return dat;
}

void DS18B20_WriteByte(unsigned char dat)
{
    unsigned char i;
    for (i=0;i<8;i++)
    {
        DS18B20_WriteBit(dat&0x01);  // 发送一个字节的每一位
        dat>>=1;
    }
}

unsigned char DS18B20_ReadByte(void)
{
    unsigned char i, dat=0;
    for (i=0;i<8;i++)
    {
        dat>>=1;
        if(DS18B20_ReadBit())
            dat|=0x80;  // 读取一个字节的每一位
    }
    return dat;
}

bit DS18B20_Reset(void)  // DS18B20 复位信号
{
    bit presence;
    DS18B20_DQ = 0;  // 主机拉低 DQ
    Delay_us(480);
    DS18B20_DQ = 1;  // 主机释放 DQ
    Delay_us(80);
    presence = DS18B20_DQ;  // 读取 DS18B20 的响应信号
    Delay_us(400);
    return presence;
}

void main(void)
{
    unsigned char TL, TH;
    while(1)
    {
        DS18B20_Reset();  // 复位 DS18B20
        DS18B20_WriteByte(0xCC);  // 跳过 ROM 操作
        DS18B20_WriteByte(0x44);  // 启动温度转换
        Delay_ms(750);  // 等待温度转换完成

        DS18B20_Reset();  // 复位 DS18B20
        DS18B20_WriteByte(0xCC);  // 跳过 ROM 操作
        DS18B20_WriteByte(0xBE);  // 读取温度数据

        TL = DS18B20_ReadByte();  // 读取低字节温度数据
        TH = DS18B20_ReadByte();  // 读取高字节温度数据

        // 处理温度数据，例如：
        // int temp = (TH<<8) | TL;  // 合并高低字节
        // float temperature = temp * 0.0625;  // 计算实际温度

        // 在这里添加显示温度或其他操作
    }
}

注意: 以上代码仅供参考，你需要根据你的实际硬件平台和编译器进行修改。

如果以上步骤都无法解决问题，请提供以下信息以便进一步分析：

• MCU 型号
• 编译器版本
• 完整的代码
• 逻辑分析仪抓取的通信波形图

祝你好运！
