参考免费微信小程序：皆我百晓生 作答，经由专家-司宇整理回复，如问题解决，望采纳；如仍有疑问，请评论回复。

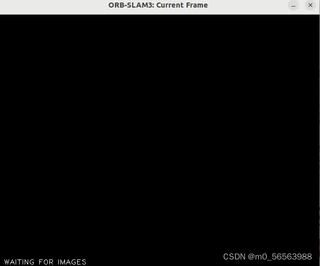

要解决这个问题，我们首先需要确保图像数据正确地从TurtleBot4的摄像头传输到ORB-SLAM3节点，并且图像格式被正确处理。从你描述的情况来看，图像没有正确显示，可能是因为数据订阅、图像解码或图像处理的某个环节出现了问题。下面是一些可能的解决方案步骤：
1. 确认图像话题正确性
首先，确认/oakd/rgb/preview/image_raw是正确的图像话题名称。TurtleBot4的摄像头如果使用OpenCV等库可能提供压缩图像流，因此确保使用的是未压缩的图像流，因为ORB-SLAM通常直接处理原始图像数据。
2. 图像数据订阅

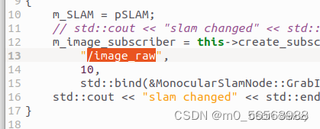

确保你的monocular-slam-node.cpp中的图像订阅代码正确指向了TurtleBot4的图像话题，并且设置了合适的回调函数处理图像数据。这里是一个示例代码段，展示了如何订阅图像话题并设置回调函数。注意，我将使用未压缩的话题作为示例，如果你确定需要使用压缩图像，还需在回调函数中添加解压步骤。
// 在MonocularSlamNode类的初始化部分
m_image_subscriber = this->create_subscription<sensor_msgs::msg::Image>(
"/oakd/rgb/preview/image_raw", // 请确保这是正确的图像话题
10, // 队列大小
std::bind(&MonocularSlamNode::GrabImageCallback, this, std::placeholders::_1));
3. 图像回调函数处理
接下来，确保你的回调函数GrabImageCallback正确地处理了图像数据。这包括但不限于图像格式转换、尺寸调整等。下面是一个简化的回调函数示例，它将ROS图像消息转换为ORB-SLAM能处理的格式：
void MonocularSlamNode::GrabImageCallback(const sensor_msgs::msg::Image::SharedPtr msg)
{
cv_bridge::CvImagePtr cv_ptr;
try
{
cv_ptr = cv_bridge::toCvCopy(msg, sensor_msgs::image_encodings::BGR8); // 假设ORB-SLAM期望BGR8格式
}
catch (cv_bridge::Exception& e)
{
RCLCPP_ERROR(this->get_logger(), "cv_bridge exception: %s", e.what());
return;
}
// 将转换后的图像传递给ORB-SLAM系统
m_SLAM.TrackMonocular(cv_ptr->image, cv_ptr->header.stamp.toSec());
}
4. 调整ORB-SLAM3配置
确保ORB-SLAM3的配置文件（比如Stereo-Inertial.yaml或Monocular.yaml）与你的摄像头设置相匹配，特别是图像分辨率和帧率。不匹配的设置可能导致图像处理异常。
5. 检查ROS日志
仔细查看终端输出的日志，寻找任何错误或警告信息，这些可能是问题的关键线索。特别关注图像订阅失败、图像格式不支持或内存不足等问题的提示。
6. 性能与资源检查
确认运行环境有足够的计算资源处理图像数据和ORB-SLAM的密集计算任务。在某些资源受限的平台上，图像处理和SLAM算法可能会因CPU或GPU资源不足而表现异常。
结论
按照上述步骤逐一排查，应该能够定位并解决图像不显示的问题。如果问题仍然存在，建议进一步深入分析ROS日志、检查网络带宽（如果图像通过网络传输）、以及确认硬件是否完全兼容。记住，调试过程中细致记录每一步的修改和测试结果，这有助于快速定位问题所在。祝你好运！
