如图所示交换机网络该如何规划配置

Question

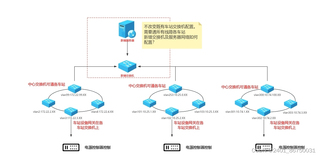

如图所示，各站点电源控制设备网关配置在站点交换机上。各站点交换机跟中心交换机环网连接。目前中心交换机可访问各站点下设备。新增服务器需连通到各线每个站点，但已有交换机配置不能动。如何规划配置？

Answer 1

参考免费微信小程序：皆我百晓生 作答，经由专家-皆知整理回复，如问题解决，望采纳；如仍有疑问，请评论回复。

要规划和配置一个新增服务器与现有网络的连接，同时保持原有配置不变，我们可以采用以下步骤。考虑到您没有提供具体的物理拓扑图，我将基于您的描述进行逻辑上的规划。

现有网络概述

• 中心交换机：已配置了多个VLAN，包括VLAN 99, VLAN 253, VLAN 300等，能够访问所有车站的设备。
• 车站交换机：每站的设备网关配置在本地交换机上，且存在多VLAN配置（如VLAN 2, VLAN 4, VLAN 101等）。
• 需求：在不改变既有车站交换机配置的前提下，新增服务器需要与所有线路的每个站点相通。

解决方案概览

1. 新增核心层交换机（可选）：如果中心交换机的端口资源紧张，考虑增加一台核心层交换机来扩展网络并管理VLAN流量。
2. 配置新增交换机：部署一台或多台服务器接入交换机，并连接至中心交换机或新增的核心层交换机。
3. VLAN规划：为新服务器分配独立的VLAN，或者选择与服务器功能相关的现有VLAN加入。
4. 路由配置：确保中心交换机或核心层交换机有正确的路由配置，以允许新服务器VLAN与其他VLAN间的通信。
5. 链路聚合（可选）：为了提高带宽和冗余，可以在中心交换机与新增交换机之间配置链路聚合。

具体配置步骤

1. 新增服务器接入交换机配置

• 物理连接：将服务器直接连接到一台新的交换机上，或选择一个未充分利用的端口在现有车站交换机上。
• VLAN配置（示例为新VLAN 305）:

# 假设使用CLI配置交换机
conf t
vlan 305
name Server_VLAN
end

2. 中心交换机配置

• 添加VLAN 305（如果还未配置）:

conf t
vlan 305
name Server_VLAN
end

• 配置VLAN接口（SVI），并启用路由功能：

interface vlan 305
ip address 10.74.5.1 255.255.255.0
no shutdown
ip routing

• 确保路由可达：如果使用OSPF、EIGRP或其他动态路由协议，需要在中心交换机上添加或更新路由宣告。

3. 链接新增交换机与中心交换机

• 物理连接：通过光纤或双绞线建立连接。
• 配置Trunk链路，允许所有VLAN通过（包括新VLAN 305）：

interface Gi0/1 # 假定此为连接中心交换机的端口
switchport mode trunk
switchport trunk allowed vlan all

• 在中心交换机对应的端口也做相同配置。

4. 服务器配置

• 根据所选VLAN配置服务器的IP地址，例如对于VLAN 305，服务器IP可以是10.74.5.x/24，网关设置为10.74.5.1。

注意事项

• 确保所有涉及的交换机都启用了必要的VTP（VLAN Trunking Protocol）配置，以便VLAN信息能够在网络中传播（如果网络中使用VTP）。
• 考虑安全策略，如ACL（Access Control List）配置，以限制不必要的访问。
• 测试网络连通性，使用ping和traceroute/tracert命令验证服务器与各站点之间的通信。

通过以上步骤，您应该能成功地将新服务器融入现有网络架构中，而无需对既有车站交换机进行改动。
