codesys 使用问题

Question

codesys softmotion win v3 软PLC 配置ethercat主站时出现错误。

提示网络适配器打开失败

Answer 1

引用文心一言回答：

在使用CODESYS进行自动化项目开发时，SoftMotion和EtherCAT主站配置常常是必不可少的一部分。然而，配置EtherCAT主站时，有时会遇到一些难以解决的问题，比如网络适配器打开失败的错误。本文将详细介绍这一问题的可能原因，并给出具体的解决方案，帮助您顺利完成EtherCAT主站的配置。

一、问题分析
当在CODESYS中配置EtherCAT主站时，出现“网络适配器打开失败”错误，通常意味着CODESYS无法正确访问或控制所选的网络适配器。导致该问题的原因可能包括但不限于以下几点：

网络适配器权限问题：CODESYS需要以管理员权限运行，才能正确访问和控制网络适配器。如果没有以管理员权限运行CODESYS，可能会导致网络适配器无法打开。

网络适配器被其他程序占用：某些情况下，网络适配器可能被其他应用程序或服务占用，如防火墙、VPN、网络监控软件等。这会导致CODESYS无法获取网络适配器的控制权。

驱动程序或系统配置问题：网络适配器的驱动程序是否正确安装，操作系统的网络设置是否正确配置，这些都可能影响到CODESYS对网络适配器的使用。

EtherCAT协议配置问题：CODESYS中的EtherCAT配置不正确，可能导致通信失败。

二、具体解决方案
针对上述可能的原因，下面给出一套系统的排查与解决步骤。

1. 以管理员权限运行CODESYS
首先，确保CODESYS以管理员权限运行。管理员权限可以确保CODESYS有足够的权限访问和控制系统资源，包括网络适配器。具体步骤如下：

右键点击CODESYS的快捷方式或可执行文件。
选择“以管理员身份运行”。
再次尝试配置EtherCAT主站，检查问题是否解决。
2. 检查网络适配器的占用情况
如果问题仍然存在，可能是网络适配器被其他程序占用。请按照以下步骤进行排查：

关闭所有可能占用网络适配器的程序，例如VPN客户端、网络监控工具、防火墙等。

在任务管理器中，检查是否有与网络相关的服务正在运行，如果有，可以尝试关闭这些服务。

如果网络适配器被锁定，尝试通过命令行工具释放它。在命令提示符下（管理员权限）运行以下命令：

netsh interface set interface "你的网络适配器名称" admin=disable
netsh interface set interface "你的网络适配器名称" admin=enable
再次尝试配置EtherCAT主站，检查问题是否解决。

3. 检查并更新网络适配器驱动
驱动程序过时或不兼容也可能导致网络适配器无法正常工作。建议按以下步骤操作：

打开设备管理器（右键点击“此电脑” -> “管理” -> “设备管理器”）。
找到并右键点击有问题的网络适配器，选择“更新驱动程序”。
选择“自动搜索更新的驱动程序”或从制造商网站下载最新的驱动程序并手动安装。
更新后，重启计算机，再次尝试配置EtherCAT主站。
4. 修改系统网络配置
某些网络设置可能与CODESYS不兼容，您可以尝试以下更改：

禁用网络适配器的电源管理选项。打开设备管理器，找到目标网络适配器，右键点击选择“属性”，在“电源管理”选项卡中，取消选中“允许计算机关闭此设备以节省电源”。
关闭IPv6协议。在网络适配器的属性中，取消选中“Internet协议版本6（TCP/IPv6）”，然后重试。
确保网络适配器的QoS数据包计划程序已启用。
5. 确认EtherCAT主站的配置
如果问题依然没有解决，建议检查CODESYS中EtherCAT主站的配置是否正确。步骤如下：

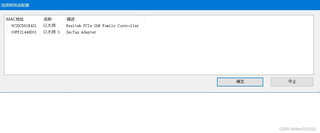

确认选择了正确的网络适配器作为EtherCAT主站的物理接口。
检查EtherCAT主站的配置参数，确保配置与实际的硬件和网络环境匹配。
确认设备固件与CODESYS版本兼容。
6. 排查其他潜在问题
Windows 防火墙或第三方防火墙：确保防火墙没有阻止CODESYS访问网络。可以暂时禁用防火墙，检查问题是否解决。
系统完整性检查：使用sfc /scannow命令检查Windows系统文件的完整性，修复可能的系统问题。
重新安装CODESYS：如果上述步骤都无法解决问题，可以尝试卸载并重新安装CODESYS，确保安装过程无误。
三、总结
通过上述步骤，您应该能够系统地排查和解决CODESYS配置EtherCAT主站时出现的“网络适配器打开失败”问题。确保CODESYS以管理员权限运行，网络适配器未被其他程序占用，驱动程序和系统配置正确，这些都是解决问题的关键。希望这篇文章能帮助您顺利完成项目开发。如问题依然存在，建议寻求CODESYS官方支持或相关技术论坛的帮助。
