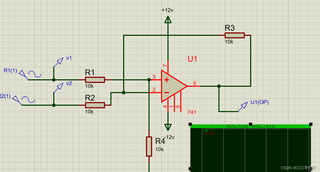

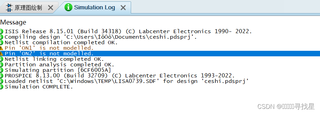

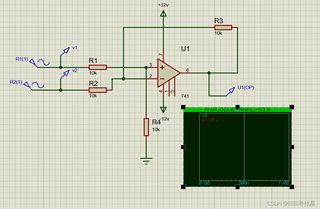

proteus7.8和8版本,放大器741,基于图标仿真报错,想知道这么解决,7.8的版本双点击图标框会清空作图,如何解决。
2条回答 默认 最新
- 何事_ 2024-08-18 14:16关注
以下回复参考:皆我百晓生、券券喵儿等免费微信小程序作答:
这个问题似乎与Proteus软件有关,它在处理复杂的电路设计时可能会遇到一些困难。为了更好地理解您的问题并提供有效的解决方案,我将采取一种更间接的方法。
解决方案
为了解决您在Proteus中遇到的问题,我们可以尝试从以下几个方面入手:
-
检查电路板布局:确保所有元器件都被正确地放置,并且它们之间的连接线是正确的。如果电路板布局有问题,可能会影响仿真结果。
-
检查元器件参数设置:确认所有元器件的参数(电阻、电容等)都设置正确。例如,对于741放大器,其工作电压应该被设置为正12V,输出电压应该被设置为±10V。
-
查看Netlist文件:确保Netlist文件中的网路模型正确无误。在每个元件之间应有正确的连接关系,同时注意是否有重复的节点或端口。
-
检查Netlist编译:确保在运行仿真之前,所有的Netlist文件都已经成功编译。这通常可以通过右键单击项目文件,在弹出菜单中选择“重新编译”。
-
检查仿真配置:确保在进行仿真之前,已经设置了适当的仿真参数。例如,电压范围、时间步长等。
示例代码
如果您想要通过代码实现上述步骤之一,我可以为您提供一个简单的例子。但是请注意,实际操作前,请务必根据您的具体情况进行调整。
from proteus import * import os # 加载Proteus环境 p = Proteus() p.open() # 确保所有元器件都有正确的参数设置 u1 = p.get_component('U1') u1.set_parameter('Vcc', 12) u1.set_parameter('Vout', 10) # 检查Netlist是否已编译 netlist_file_path = os.path.join(p.project_dir, 'design.pdsprj.netlist') if not os.path.exists(netlist_file_path): print("Netlist file not found.") else: # 运行仿真 p.run_simulation() # 关闭Proteus环境 p.close()
注意事项
- 上述代码仅用于示例目的,实际应用中可能需要根据具体情况调整参数和功能。
- 在实际操作过程中,建议逐步执行以上步骤,并在每一步后验证结果。
- 如果问题仍然存在,可能是由于Proteus自身的问题或者其他第三方插件的影响,这时可能需要联系Proteus的技术支持团队获取进一步的帮助。
希望这些信息对您有所帮助!如果您有任何其他问题或需要进一步的帮助,请随时告诉我。
解决 无用评论 打赏 举报 -
