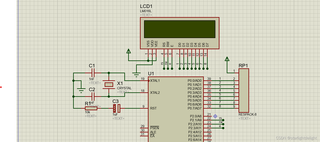

这个lcd1602的引脚连接是怎么连接的呢？



这个lcd1602是和排阻相连接的吗？如果是的话那应该怎么理解呢？具体在proteus上面要重现的话应该怎么操作呢？
本人对proteus一无所知，刚刚上手，见谅！如果有人愿意回复的话，感激不尽！

  • 写回答

2条回答 默认 最新

  • 智者知已应修善业 2024-09-05 11:51
    关注

    是的,线条右击放置标号可修改.

    本回答被题主选为最佳回答 , 对您是否有帮助呢?
    评论
查看更多回答(1条)
