PSpice电路仿真

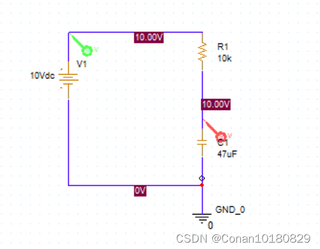

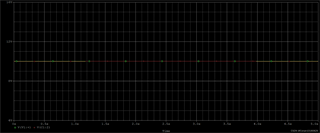

一个简单的RC充电电路，用PSpice仿真的，第二张图是波形，为什么一直是一条直线呀，是哪里配置错了吗

  • 写回答

1条回答 默认 最新

  • 广龙宇 新星创作者: 后端开发技术领域 2024-09-06 11:33
    关注

    有没有可能你要测得应该是C1的两端，电阻会充电吗？

    评论
