以下回复参考:皆我百晓生、券券喵儿等免费微信小程序作答:
从你给出的描述和图片内容来看,你在SolidWorks中进行矩形拉伸凸台操作后,出现了不同的显示和标注情况。这种情况的原因可能有以下几点:
- 操作步骤和方式的差异:在进行矩形拉伸凸台操作时,可能由于操作步骤和方式的不同,导致生成的特征和标注有所差异。
- 视图方向的变化:在SolidWorks中,从不同的视角(如前视、上视、右视等)观察模型时,显示的基准面和特征可能会有所不同。这可能是造成图1和图3、图2和图4差异的原因之一。

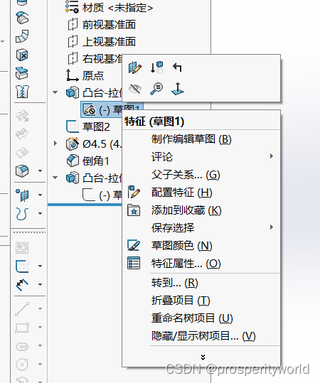

- 草图编辑的影响:在拉伸凸台操作中,草图的编辑和修改也可能影响到最终的特征显示和标注。比如草图1和草图2的命名和编辑可能会影响特征的显示。
- 特征属性的变化:在进行操作后,可能无意间更改了特征属性,比如材质的指定、特征的命名等,这些变化可能导致图1和图2与图3和图4之间的差异。
要解决这种状况,可以尝试以下几个方法:
- 核对操作步骤:回顾并核对在进行矩形拉伸凸台操作时的步骤,确保操作正确无误。
- 切换视图方向:尝试切换到不同的视角观察模型,看是否能够获得一致的显示和标注。
- 复查草图编辑:检查草图的编辑和修改情况,确保草图正确无误。
- 检查特征属性:检查特征的属性,如材质、名称等,确保它们符合你的需求。
如果以上方法都无法解决问题,建议查阅SolidWorks的官方帮助文档或联系技术支持,以获取更专业的帮助。
