为什么在AD中画好原理图后,生成PCB图时,并没有提示错误,但是在PCB文件看不到PCB图?

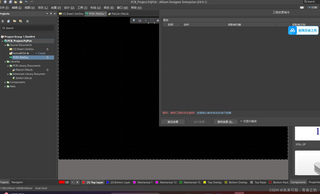

关于#pcb工艺#的问题:为什么在AD中画好原理图后,生成PCB图时,但是在PCB文件看不到PCB图
- 写回答
- 好问题 0 提建议
- 追加酬金
- 关注问题
- 邀请回答
-
1条回答 默认 最新
- 一轮明月照丘壑 2024-09-08 21:13关注
以下回复参考:皆我百晓生、券券喵儿等免费微信小程序作答:
根据您所提供的信息和图示,如果在Altium Designer中完成了原理图设计,并且在生成PCB图时没有收到错误提示,但却无法在PCB文件中看到PCB图,可能是由于以下几个原因导致的:
- 工程编译错误:虽然可能没有明确的错误提示,但在编译过程中可能存在细微的错误,这些错误可能影响到PCB图的生成。请仔细检查编译时的警告和错误信息。
- 文件关联问题:确保您的原理图文件(.schdoc)与PCB项目文件(.prjpcb)正确关联。在Altium Designer中,需要正确设置项目结构,确保原理图文件和PCB文件之间的正确链接。
- PCB视图问题:在PCB编辑器中,确保您查看的是正确的文档和层。使用Navigator窗口来检查文档和层的结构。
- 软件问题或bug:有可能是Altium Designer软件本身的bug或问题。尝试重启软件,或者查找相关的软件更新和补丁。
- 文件损坏:有可能您的PCB文件或相关文件损坏。尝试重新打开文件或者恢复到一个之前的状态进行检查。
解决建议:
- 仔细检查编译过程中的警告和错误信息,看是否有遗漏的警告或未注意到的错误。
- 确保原理图文件和PCB项目文件的正确关联。
- 在PCB编辑器中,使用Navigator窗口来检查文档和层的结构,确保您正在查看正确的文档和层。
- 尝试重启Altium Designer软件,或者查找相关的软件更新和补丁。
- 如果问题仍然存在,建议保存当前项目,然后创建一个新的项目,将原理图导入新项目中,并尝试重新生成PCB图。
希望这些建议能帮助您解决问题。如果问题仍然存在,可能需要更详细的错误信息或更多的项目细节来进行进一步的诊断。
本回答被题主选为最佳回答 , 对您是否有帮助呢?解决 无用评论 打赏 举报
