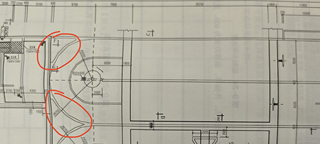

圈起来的这个怎么画呀 还有这个有点棱角的曲线
先画完了圆弧但是变不成这种(大概是倒角的感觉)的多边体
1条回答 默认 最新
- 一轮明月照丘壑 2024-09-21 10:53关注
以下回复参考:皆我百晓生、券券喵儿等免费微信小程序作答:
基于您提供的图例和描述,我理解您想要在CAD(计算机辅助设计)软件中绘制两种图形:一种是带有倒角的多边形,另一种可能是某种生物处理构筑物的设计图。以下是一些基本步骤和建议,帮助您完成这些图形的绘制:
-
绘制带倒角的多边形:
- 使用CAD中的“多边形”工具绘制基本形状。
- 选择需要倒角的边。
- 使用“倒角”工具(如果存在的话)或手动绘制所需的角度形状。这可能涉及使用圆弧和线的组合来模拟倒角的效果。
- 根据提供的尺寸调整各边和倒角的大小。
-
绘制生物处理构筑物:
- 根据提供的尺寸和描述,使用CAD中的基础绘图工具(如线、圆、圆弧等)来构建构筑物的框架。
- 使用“文本”工具添加标注和说明。
- 如果需要,可以使用图层功能来组织不同的元素,如墙壁、管道、设备等。
-
关于图例和标注的解释:
- 图例中的数字和字母可能是尺寸标注或标识符,需要根据实际需求进行解读并反映在CAD图中。
- 确保所有的尺寸和角度都准确无误,以便后续的工程或设计工作。
-
使用CAD软件的小技巧:
- 使用捕捉工具来准确定位点和线。
- 使用图层、块和组来组织图形,使其更易于管理和编辑。
- 如果遇到困难,查阅软件的帮助文档或在线教程可以提供很多有用的信息。
由于您没有提供具体的CAD软件版本和工具,以上建议是基于通用的CAD操作。不同的CAD软件可能会有不同的工具和操作方式,但基本的绘图原理和步骤是相似的。如果您有更具体的问题或需要进一步的帮助,请提供更多的信息或细节。
解决 无用评论 打赏 举报 -
