请问之前有人做过石墨烯的磁表面等离子体色散曲线的代码复现吗?

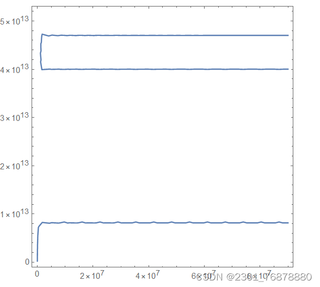

我在写代码的时候就是将电导率张量和霍尔电导率张量以复数的形式代入,然后得到一个实数方程以及一个虚数方程,但是得到的实数方程对应的确实阴影部分的轮廓线,但我一直不明白到底是为什么?

希望能遇到这方面的学者可以帮我解答一下,可以有偿
请问之前有人做过石墨烯的磁表面等离子体色散曲线的代码复现吗?



此答案是由GPT4和本人亲自作答,如有帮助,还请采纳!
从你的描述来看,你正在研究石墨烯磁表面等离子体(Magneto Surface Plasmon, MSP)的色散关系,并且已经尝试了通过电导率张量和霍尔电导率张量来推导相关的方程。你遇到的问题是,复数方程代入后得到的实数方程对应该问题中的“阴影部分的轮廓线”,但你不清楚为何会出现这种现象。下面,我将结合图像内容以及色散方程的物理背景,提供一些可能的解释和解决思路,尽量帮助你理解为何会出现“阴影部分的轮廓线”现象,并提供一些代码实现的思路。
石墨烯在外加磁场作用下,其电导率会发生各向异性。这意味着其电导率不仅仅是一个标量,而是一个张量,电导率的两个分量通常用 σxx 和 σxy 表示,分别代表纵向电导率(电场和电流在同一方向上)和横向电导率(由于霍尔效应产生的电导率)。
在电磁波与石墨烯表面相互作用时,石墨烯的电导率对电磁波的传播特性产生重要影响。具体来说,在磁场下,石墨烯会产生磁表面等离子体(Magneto Surface Plasmon),这种等离子体波可以通过求解石墨烯-介质界面的电磁边界条件得到。
色散方程描述了表面等离子体的波矢 ( k ) 与频率 ( \omega ) 的关系,这个关系式通常由电导率张量和边界条件共同决定。在磁场作用下,色散方程中包含的复数部分和虚数部分对应于能量损失和传播的阻尼效应。
在求解石墨烯磁表面等离子体的色散曲线时,通常会得到一个复数方程,其中实部和虚部分别代表不同的物理意义:
你提到“阴影部分的轮廓线”,这很可能与虚数部分有关,反映了系统中的能量损耗区域。因此,实数方程对应的阴影部分的轮廓线可能是由于能量耗散和表面等离子体波的阻尼效应造成的。
要正确复现石墨烯磁表面等离子体的色散曲线,需要同时处理实部和虚部方程。一般的步骤如下:
定义电导率张量:
建立色散方程:
分离实部和虚部:
代码实现示例(Python伪代码):
import numpy as np
import matplotlib.pyplot as plt
# 定义物理常数和参数
epsilon_0 = 8.854e-12 # 真空介电常数
mu_0 = 4 * np.pi * 1e-7 # 真空磁导率
c = 3e8 # 光速
# 定义石墨烯的电导率函数
def sigma_xx(omega, mu_c, gamma, B):
# omega: 频率
# mu_c: 费米能级
# gamma: 阻尼参数
# B: 外加磁场
# 这里需要根据具体的模型给出σxx的计算公式
return complex_value # 返回复数
def sigma_xy(omega, mu_c, gamma, B):
# 类似地,计算σxy
return complex_value
# 定义色散方程
def dispersion_relation(k, omega, mu_c, gamma, B):
# k: 波矢
# omega: 频率
# 利用石墨烯的σxx和σxy代入色散方程
sigma = np.array([[sigma_xx(omega, mu_c, gamma, B), sigma_xy(omega, mu_c, gamma, B)],
[-sigma_xy(omega, mu_c, gamma, B), sigma_xx(omega, mu_c, gamma, B)]])
# 色散方程的求解过程,这里需要代入具体的麦克斯韦方程和边界条件
return equation_result # 返回复数结果
# 扫描不同的频率和波矢
k_vals = np.linspace(1e-6, 1e6, 1000) # 波矢范围
omega_vals = np.linspace(1e12, 1e15, 1000) # 频率范围
dispersion_real = []
dispersion_imag = []
for omega in omega_vals:
for k in k_vals:
result = dispersion_relation(k, omega, mu_c, gamma, B)
dispersion_real.append(np.real(result)) # 提取实部
dispersion_imag.append(np.imag(result)) # 提取虚部
# 绘制色散曲线
plt.figure()
plt.plot(k_vals, dispersion_real, label='Real part of dispersion')
plt.fill_between(k_vals, 0, dispersion_imag, color='gray', alpha=0.3, label='Imaginary part (Loss)')
plt.xlabel('Wave vector k')
plt.ylabel('Frequency ω')
plt.legend()
plt.show()
在上面的代码中,我们通过扫描不同的频率 ( \omega ) 和波矢 ( k ),提取色散方程的实部和虚部。实部描述了波的传播性质,而虚部描述了能量损耗。灰色阴影部分的轮廓线应该对应虚部的分布,也就是能量损失较大的区域,这正是你在描述中提到的“阴影部分”。
通过上述思路和代码框架,你可以进一步调整模型参数,并绘制出符合实验现象的色散曲线。
