摄像头uvc输出画面添加文字或绘图

Question

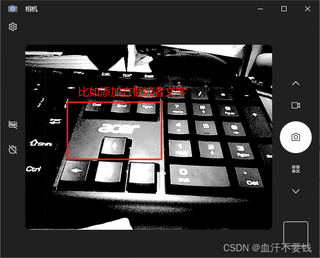

关于嵌入式开发，摄像头uvc实时预览的问题，是否可以先获取图像，然后经过一系列编辑（如添加方框或加一些文字）后，再输出预览，覆盖原来的图像。要实现这种功能是研究uvc方向吗

Answer 1

以下内容由AIGC 及 gpt.4o 科技梦想家编程波士 共同为您回答解决方案、有用望采纳☀️☀️：

在嵌入式开发中，使用摄像头的 UVC（USB Video Class）接口进行实时预览并添加图像处理（如添加方框或文字）是一个可行的方案。以下是一些实现步骤和相关技术要点：

1. UVC 摄像头数据流
   UVC 摄像头通过 USB 接口传输视频数据。你需要使用相应的驱动程序和库来获取视频流。例如，在 Linux 上，你可以使用 v4l2（Video for Linux 2） API 来管理 UVC 摄像头。

2. 获取图像
   使用 v4l2 读取视频帧，可以使用 mmap 或者 buffer 方法。下面是基本的步骤：

#include <linux/videodev2.h>
#include <fcntl.h>
#include <sys/ioctl.h>
#include <unistd.h>




// 打开摄像头
int fd = open("/dev/video0", O_RDWR);
ioctl(fd, VIDIOC_STREAMON, &buf_type);

// 读取帧
ioctl(fd, VIDIOC_DQBUF, &buffer);

1. 图像处理
   获取到图像后，可以使用图像处理库（如 OpenCV）对图像进行处理。你可以添加文字、绘制方框等。

#include <opencv2/opencv.hpp>

cv::Mat frame; // 假设这是从 UVC 获取的图像
cv::putText(frame, "Hello World", cv::Point(50, 50), cv::FONT_HERSHEY_SIMPLEX, 1, cv::Scalar(255, 255, 255), 2);
cv::rectangle(frame, cv::Point(100, 100), cv::Point(200, 200), cv::Scalar(0, 255, 0), 2);

1. 输出预览
   将处理后的图像再次输出到显示设备上，你可以使用 v4l2 将编辑后的帧发送回 UVC，或者直接在屏幕上显示：

// 通过 v4l2 输出图像
ioctl(fd, VIDIOC_QBUF, &buffer);

1. 性能考虑
   由于涉及实时处理，确保你的图像处理代码足够高效，以避免延迟。使用多线程可能会有所帮助，通过一个线程持续获取图像，另一个线程进行处理和显示。

2. 是否研究 UVC 方向？
   虽然 UVC 是与摄像头有关的标准，但你更多的工作会集中在视频捕获、图像处理和输出上。具体来说，以下几点是需要关注的：

了解 UVC 和 V4L2：掌握 UVC 和 V4L2 的基本概念和如何获取摄像头数据流。
图像处理库：熟悉 OpenCV 或其他图像处理库，以便进行图像编辑。
性能优化：考虑硬件限制，优化代码以实现实时处理。
综上所述，你的项目确实涉及 UVC 的一些研究，但将主要精力放在图像处理和实时预览的实现上会更加重要。希望这些信息能帮到你！
