搭建面包板由NE555N和SN74LS90N组成的计时电路时出了问题

Question

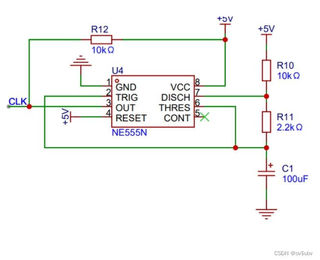

以上是设计图。

以上是我的电路

在搭建面包板的由NE555N和SN74LS90N组成的计时电路时出了问题。
三个LED灯都完全不不亮。
电阻和电容的阻值也没有问题，换了电阻之后依然不行。换了电源也还是不能亮LED灯，LED灯接正负极是会闪一下的所以我判断没有问题。
换了芯片还是不行，借了个万用表测试通路也没测出问题。
借示波器测ne555的结果，高平时间长，低平时间很短。大致如下

有没有可能是我的连接方式导致器件相互干扰使得整个系统没办法正常运作，大一电科新生，基础知识匮乏，求解答。

Answer 1

AIGC生成：

---

搭建面包板由NE555N和SN74LS90N组成的计时电路时出了问题

你好！根据你提供的信息，我可以看到你使用了NE555N和SN74LS90N组成的计时电路，但是三个LED灯都完全不亮。首先，我们需要检查电路是否正确无误。

从你的描述中，我注意到你已经检查了电阻和电容的阻值，但是依然不行。这可能是因为你没有正确地连接电路。

NE555N是一个单片IC，需要正确地连接VCC、GND、TRIG、OUT等引脚。SN74LS90N是一个计数器IC，需要正确地连接CLK、Q、QBAR等引脚。

我建议你检查电路连接是否正确，特别是NE555N和SN74LS90N之间的连接。如果你已经检查了连接，但是依然不行，可以尝试使用示波器或 oscilloscope 检查电路信号是否正确。

如果你需要更多帮助，可以提供更多的信息，例如电路图纸、连接方式等，我将尽力帮助你解决问题。

---
