solidworks 布线失败

Question

solidworks2024 无法将转换布线专用的3d草图进行布线或者进行电缆布线，每次使用自己创建的3D草图都会和 SOLIDWORKS Electrical绘制的线段进行干涉

Answer 1

以下回复参考：皆我百晓生、券券喵儿等免费微信小程序作答:

您在尝试使用SOLIDWORKS Electrical进行布线操作时遇到的问题似乎较为复杂。基于您给出的信息，我将尝试为您解析可能的原因及提供相应的解决方案。

问题概述：

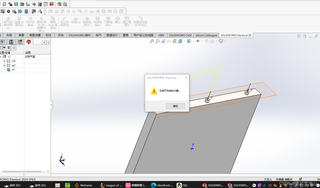

您在尝试将转换布线专用的3D草图进行布线或者电缆布线时，遇到失败的情况。每次使用自己创建的3D草图都会和SOLIDWORKS Electrical绘制的线段进行干涉。报错信息为“没有可布线的对象”。

可能原因及解决方案：

1. 模型或草图问题：确保您的3D草图正确无误，并且与SOLIDWORKS Electrical的布线规则兼容。有时，模型中的某些部分可能会干扰布线路径。
2. 版本兼容性：确认您使用的SOLIDWORKS Electrical版本与SOLIDWORKS主软件版本兼容。不同版本之间可能存在功能差异或兼容性问题。
3. 插件或工具问题：确保SOLIDWORKS Electrical插件已正确安装并启用。有时插件的损坏或缺失可能导致布线功能不正常。
4. 布线设置问题：检查您的布线设置，确保所有必要的参数都已正确设置，例如电缆类型、路径等。
5. 软件冲突：某些情况下，其他安装在计算机上的软件可能与SOLIDWORKS产生冲突，导致布线功能失效。尝试在简化环境下（关闭其他不必要的软件和插件）进行布线操作，以确定是否存在此类问题。
6. 系统更新或补丁：确保您的SOLIDWORKS软件已更新到最新版本，有时制造商会发布补丁来解决特定问题。
7. 操作错误：确保您按照正确的步骤进行布线操作，没有遗漏任何必要的步骤。

进一步的建议：

• 尝试创建简单的模型进行布线操作，以判断问题是否仅限于特定的模型还是更广泛的问题。
• 查看SOLIDWORKS的官方文档或帮助文件，以获取关于布线的更详细指导。
• 联系SOLIDWORKS的技术支持获取专业的帮助，他们可能会提供更具体的解决方案或建议。

由于您提供的信息较为繁杂，建议您首先按照上述建议逐一排查问题，希望能对您有所帮助。
