在arduino上,实现用4×4矩阵键盘按键控制2004显示屏输出图中显示功能的代码

在arduino上,实现用4×4矩阵键盘按键控制2004显示屏输出图中显示功能的代码

参考免费微信小程序:皆我百晓生 作答,经由专家-皆知整理回复,如问题解决,望采纳;如仍有疑问,请评论回复。
要实现您描述的功能,我们需要分几个步骤来完成:
设置硬件连接:首先,确保您的Arduino板与4x4矩阵键盘和2004字符LCD屏幕正确连接。矩阵键盘通常通过I/O引脚连接,而LCD屏幕通常使用I2C接口或直接的RS、EN、D4-D7引脚。
编写矩阵键盘驱动:矩阵键盘需要扫描行和列来确定哪个键被按下。
初始化LCD屏幕:设置并初始化LCD屏幕以显示文本。
实现逻辑:根据键盘输入改变显示内容。
由于篇幅限制,我将提供一个简化的示例框架,侧重于如何结合使用矩阵键盘和LCD屏幕,以及如何根据按键输入改变显示内容。请注意,具体引脚连接和实现细节可能需要根据您的硬件配置进行调整。
#include <LiquidCrystal_I2C.h>
#define KEY_ROW_PINS {2, 3, 4, 5} // 矩阵键盘行引脚
#define KEY_COL_PINS {6, 7, 8, 9} // 矩阵键盘列引脚
#define LCD_ADDR 0x27 // 假设LCD I2C地址为0x27
LiquidCrystal_I2C lcd(LCD_ADDR, 16, 2); // LCD初始化,16列2行
int keyState[4] = {0, 0, 0, 0}; // 用于记录键的状态
int lastKey = -1; // 上一次按下的键
void setup() {
lcd.init(); // 初始化LCD
lcd.backlight(); // 打开背光
for(int i = 0; i < 4; i++) pinMode(KEY_ROW_PINS[i], OUTPUT); // 设置行引脚为输出
for(int i = 0; i < 4; i++) pinMode(KEY_COL_PINS[i], INPUT_PULLUP); // 设置列引脚为输入,上拉电阻
// 初始化显示内容
lcd.setCursor(0, 0);
lcd.print("Initialization");
}
void loop() {
readKeyboard(); // 读取键盘
displayMenu(); // 根据键的状态显示菜单
}
// 读取矩阵键盘
void readKeyboard() {
for(int col = 0; col < 4; col++) {
digitalWrite(KEY_ROW_PINS[col], LOW); // 选择行
for(int row = 0; row < 4; row++) {
if(digitalRead(KEY_COL_PINS[row]) == LOW && lastKey != row + (col * 4)) {
lastKey = row + (col * 4); // 记录按下键的编号
keyState[row] = !keyState[row]; // 切换键状态
delay(50); // 防止抖动
}
}
digitalWrite(KEY_ROW_PINS[col], HIGH); // 恢复行状态
}
}
// 显示菜单
void displayMenu() {
if(lastKey != -1) {
// 这里仅作为示例,实际应用中应根据lastKey的值显示不同的菜单项
switch(lastKey) {
case 0: lcd.clear(); lcd.print("A = Inject"); break;
case 1: lcd.clear(); lcd.print("B = Cancel"); break;
// 添加更多案例...
default: break;
}
lastKey = -1; // 重置键状态,防止重复处理
}
}

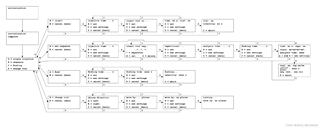

请注意,上述代码是一个非常基础的框架,实际应用中您需要根据图1和图2的具体内容,扩展displayMenu函数来实现复杂的菜单导航和状态显示逻辑。每个键对应的菜单项和逻辑需要您根据实际情况详细定义。此外,对于更复杂的显示需求,可能需要更详细的条件分支和状态机来管理屏幕显示内容。
