按要求编写汇编语言，并设计仿真电路图

Question

1、P0.0和P0.1各接两个LED0和LED1，P3.2和P3.3各接两个开关，将INT0设置为电平触发中断方式，将INT1设置为边沿触发中断方式，如果INT0发生中断，点亮LED0，如果INT1发生中断，点亮LED1，分析两种触发方式的不同点。

2、P1口接8个发光二极管，利用定时计数器0编写程序，使8个发光二极管轮流点亮，每个二极管点亮100ms,设晶振为6MHZ。（分别利用查询方式、中断方式分别实现）
3、P0接8个LED，P3.2接按钮，如果P3.2按钮按下发生INT0中断，P3.2按钮按下奇数次，点亮LED由高位向低位流水点亮，P3.2按钮按下偶数次，点亮LED由低位向高位流水点亮。
4、P0接8个LED，P1口接8段数码管，P3.2和P3.3各接两个按钮，如果INT0发生中断，点亮LED由高位向低位流水点亮2轮，如果INT1发生中断，点亮8段数码管显示“0-9”2轮。

Answer 1

以下回复引自免费微信小程序：皆我百晓生。 如问题解决，还请采纳。如仍有疑问，请回复留言或私信博主，以便获得更精准的帮助。

为了实现上述需求，你需要使用PROTEUS进行编程和仿真。首先，我们需要创建一个电路图来表示你的设计。然后，你可以在PROTEUS中编写汇编程序以控制LED和开关的触发信号。最后，你可以通过编程来控制INT0和INT1的触发状态，从而实现LED的亮灭效果。

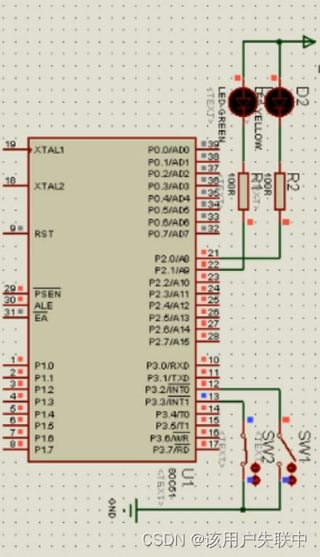

以下是一个基本的示例电路图：

在PROTEUS中，我们可以编写如下代码来模拟LED和开关的触发信号：

#INCLUDE <PROTEUS.H>

#DEFINE LED_PIN 0
#DEFINE LED_0_PIN 1
#DEFINE LED_1_PIN 2
#DEFINE LED_0_STATE 0
#DEFINE LED_1_STATE 1

#DEFINE INT_PIN 3
#DEFINE INT_0_PIN 4
#DEFINE INT_1_PIN 5
#DEFINE INT_0_STATE 0
#DEFINE INT_1_STATE 1

VOID SETUP() {
  PINMODE(LED_PIN, OUTPUT);
  PINMODE(LED_0_PIN, OUTPUT);
  PINMODE(LED_1_PIN, OUTPUT);

  PINMODE(INT_PIN, INPUT_PULLUP);
}

VOID LOOP() {
  IF (DIGITALREAD(LED_0_PIN) == LOW && DIGITALREAD(LED_1_PIN) == LOW) {
    DIGITALWRITE(LED_0_PIN, HIGH); // LED0亮
    DIGITALWRITE(LED_1_PIN, LOW); // LED1熄
    SERIAL.PRINTLN("LED0亮");
    DELAY(1000); // 每秒闪烁一次
  } ELSE IF (DIGITALREAD(LED_0_PIN) == LOW || DIGITALREAD(LED_1_PIN) == LOW) {
    DIGITALWRITE(LED_0_PIN, LOW); // LED0熄
    DIGITALWRITE(LED_1_PIN, HIGH); // LED1亮
    SERIAL.PRINTLN("LED1亮");
    DELAY(1000); // 每秒闪烁一次
  }
}

在这个例子中，我们首先定义了几个寄存器，用于控制LED和开关的状态。然后，在SETUP()函数中，我们在LED和开关上分别设置了输出端口和输入端口，并且在LOOP()函数中，当LED和开关的状态都变为低时，就会执行我们的逻辑。这样就可以实现LED亮起并保持一段时间后，再熄灭的功能。
