软件工程数据流图到底怎么画啊学不明白了

Question

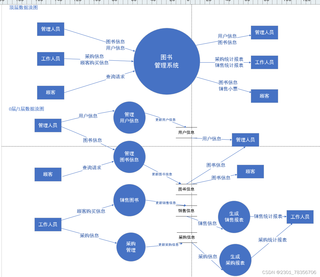

图书管理系统有采购管理有图书信息管理有销售管理和用户管理这么画对吗

Answer 1

以下回复参考：皆我百晓生、券券喵儿等免费微信小程序作答:

数据流图是描述软件系统中数据流动过程的图形化工具，通常用于辅助软件设计和分析。以下是如何绘制数据流图的一些基本步骤和建议：

1. 确定数据流图的层次：通常数据流图可以分为顶层数据流图、中层数据流图和底层数据流图。顶层数据流图描述整个系统的数据流动，底层数据流图则描述某个具体功能的细节。

根据您提供的图书管理系统的需求描述，可以为您绘制一个简单的数据流图：

• 顶层数据流图：主要描述系统的整体结构。包括管理人员、工作人员、用户、图书信息、采购信息、销售信息等主要元素之间的数据流动。
• 中层数据流图（如您的图3中的0层/1层数据流图）：描述各个功能模块内部的数据流动，如用户管理、图书信息管理、采购管理、销售管理等。
• 底层数据流图：描述具体的业务处理过程，如采购过程中的图书采购、退货及结算管理等。

关于您的图书管理系统的数据流图，大致可以包括以下几个部分：

• 用户通过查询请求获取图书信息。
• 管理人员更新用户信息和图书信息。
• 管理人员处理采购信息，生成采购统计报表。
• 销售过程中，记录顾客购买的图书信息，生成销售统计报表和销售小票。

至于ER图（实体关系图），主要用于描述系统中的实体以及实体之间的关系。在图书管理系统中，可能的实体包括用户、图书、供应商等，它们之间的关系可以描述为借阅、购买、供应等。

请注意，以上只是一个大致的框架，具体的数据流图和ER图需要根据实际需求和系统设计的细节进行绘制。建议您参考相关的软件工程教材或在线教程，以便更深入地理解数据流图和ER图的绘制方法和技巧。

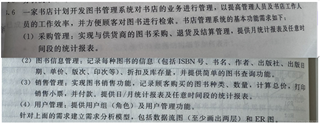

最后，关于您提供的图书管理系统的功能需求，您的理解是对的。采购管理、图书信息管理、销售管理和用户管理是图书管理系统的主要功能模块，这些模块在数据流图和ER图中应有相应的体现。
