NI pci8431/2报错

Question

请教8431卡接主机开机后不开控制软件，用示波器测两个rs485接口电压（V）如下

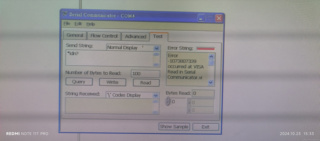

1gnd/0 2/4.6 3/0 4/5 5/0 6/5 7/0，8/4.6 9/0，是不是坏了。ate设备rs485是rj12/6p6c接口，实际接pin1-4芯，5和6开路的。依次接线rs485-rj12:1-1/gnd，8-2，5&9短接-3，4-4，用ni max测试读写报错。如何排查故障。求思路
原设备使用正常，使用中不定时执行到同一设备调用指令读取状态错误。更换485-rj12的通讯线和两台设备之间的rj12转rj12通讯线后，就不正常了。

Answer 1

以下回复参考：皆我百晓生、券券喵儿等免费微信小程序作答:

根据您提供的信息，看起来您在尝试使用NI的PCI-8431卡进行RS485通信时遇到了问题。您提供的错误代码“-1073807339”通常与VISA库中的通信错误有关。为了帮助您解决问题，我建议您按照以下步骤进行排查：

1. 检查硬件连接：

   • 确保PCI-8431卡正确安装在主机上，并且卡上的RS485接口与您的设备正确连接。
   • 检查RS485-RJ12的通讯线，确保使用的线缆和转接器（如pin1-4芯，5和6开路）正确无误。
   • 使用示波器检查RS485接口电压，确认电压值是否符合预期。

2. 检查驱动程序和软件配置：

   • 确保您的NI驱动程序已正确安装并更新到最新版本。
   • 在NI MAX中检查PCI-8431卡的配置，确保串口通信设置（如波特率、数据位、停止位等）与您的设备相匹配。

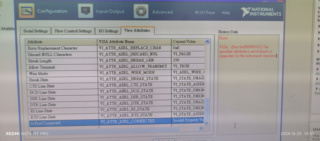

   • 检查VISA属性设置，确保所有相关属性都已正确配置。

3. 测试通信：

   • 使用简单的终端程序或自定义应用程序发送测试信号，以验证RS485通信是否正常工作。
   • 尝试发送常见的指令（如"*idn?"）以检查设备是否响应。

4. 排查错误：

   • 根据错误信息"-1073807339"，这可能与VISA库中的资源或属性有关。请检查VISA属性设置是否正确，并确保引用的资源支持这些属性。
   • 检查其他VISA相关的错误信息和日志，以获取更多关于问题的详细信息。

5. 排除其他干扰因素：

   • 确保没有其他程序或设备使用相同的串口通信端口。
   • 检查电源供应是否稳定，以防止电压波动对通信造成影响。

如果以上步骤无法解决问题，建议您联系NI的技术支持团队，提供详细的错误信息、硬件配置和测试过程，以便他们能够更好地帮助您解决问题。

另外，根据您提供的图示信息，似乎有一些重复的内容，可能与问题描述无关。请忽略重复的部分，并专注于上述提到的关键信息以进行排查。
