基于给定的原理图和写代码

Question

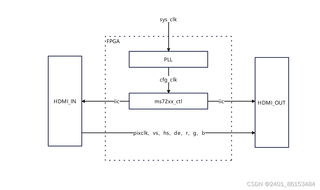

根据这个原理图，写出对图像进行灰度化的verilog代码FPGA实现（紫光同创盘古开发板）

Answer 1

module rgb_to_gray
(
    input                pixclk,
    input                vs,
    input                hs,
    input                de,
    input    [7:0]        r,
    input    [7:0]        g,
    input    [7:0]        b,

    output                pixclk_o,
    output                vs_o,
    output                hs_o,
    output                de_o,
    output    [7:0]        r_o,
    output    [7:0]        g_o,
    output    [7:0]        b_o
);

    reg    vs_r1;
    reg    hs_r1;
    reg    de_r1;
    reg    vs_r2;
    reg    hs_r2;
    reg    de_r2;

    reg    [7:0]    r_r;
    reg    [7:0]    g_r;
    reg    [7:0]    b_r;
    reg    [7:0]    gray_r;


    //通常 RGB 亮度按这个公式计算 Y = 0.299R + 0.587G + 0.114B
    //把 RGB 这3个通道相等，且都等与上面的这个算出来的亮度就完成了彩色转灰度
    assign    r_o    = gray_r;
    assign    g_o    = gray_r;
    assign    b_o    = gray_r;

    //下面的计算，分解成了先求 3 个颜色与系数乘积，再求和。这样做会降低每个单位时钟的计算量。
    //在做一些 4K 视频时，这样的处理时序任然会紧张，就需要用 FPGA 专用的 DSP 或乘法单元来处理。

    always@(posedge pixclk)
    begin
        r_r        <= 0.299 * r;
        g_r        <= 0.587 * g;
        b_r        <= 0.114 * b;
        gray_r    <= r_r + g_r + b_r;
    end

    assign    pixclk_o    = pixclk;
    assign    vs_o        = vs_r2;
    assign    hs_o        = hs_r2;
    assign    de_o        = de_r2;

    //在 3 通道的计算中，时钟用了 2 拍。这里与颜色数据同步的 VS,HS,DE 也需要延时 2 拍
    always@(posedge pixclk)
    begin
        vs_r1    <= vs;
        vs_r2    <= vs_r1;
        hs_r1    <= hs;
        hs_r2    <= hs_r1;
        de_r1    <= de;
        de_r2    <= de_r1;
    end

endmodule
