为啥sw3518的vdd和vdrv端接电容到地啊？

Question

按理来说vdd不是接电源吗？还有cc1，dpc那些接口是接啥的呢？

Answer 1

以下回复参考：皆我百晓生、券券喵儿等免费微信小程序作答:

关于SW3518的VDD和VDRV端接电容到地的问题，以下是分析和解释：

1. VDD和VDRV的接地：在电路设计中，电容经常用于滤波和去噪。对于VDD和VDRV这样的电源端口，通常会有电容连接到地（GND），用于减少电源噪声和波动，确保电路的稳定工作。这是一种常见的电路设计方式。
2. 其他接口的解释：

• CC1、CC2：通常是充电协议通信接口，用于与充电器的通信。
• DPC、DPA、DMA：可能是与电源管理或充电管理相关的接口。
• IDA、IDC：可能是与输入/输出数据相关的接口。
• COMP：可能是补偿网络的一部分，用于调整或优化电路性能。
• CSAC+、CSAC-、CSC-等：可能与芯片的选择或配置有关。
• HGATE、LGATE、DGND等：可能代表不同的门极或地线。
• SCK、SDA：可能与某种通信协议（如I2C）的时钟和数据线有关。
• 其他标记如“快充指示”可能是与快速充电状态指示相关的接口。

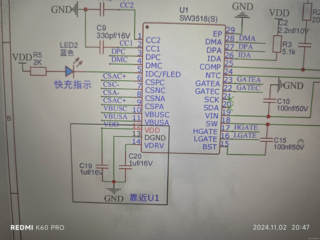

图1和图2似乎是对同一电路的不同描述或视图，重点在于U1（可能是某种电源管理或充电管理IC）及其周边电路的连接。由于没有看到完整的电路图和说明，以上解释是基于一般的电子和电路设计知识。具体的应用和功能可能需要查阅相关芯片的数据手册或更详细的电路设计文档。

总之，对于您提到的电容接到VDD和VDRV再接地的问题，主要是为了实现电源的滤波和去噪，确保电路的稳定工作。其他接口的具体功能需要结合芯片的文档和电路设计来进行判断。
