Altium Designer软件PCB库设计中的位于机械1层一层膜用什么工具（命令）绘制？

Question

教程里没有提及，而我打开别人的库时总有这么个“粉色透明网”，大概了解是标识了元件的实际大小。
但我的疑问是，这是用什么工具（命令）画出来的？好像是赋铜，但是在PCB库页面，好像没有赋铜命令吧？

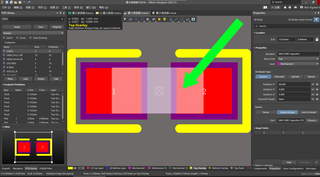

我说的东西如图所示：

Answer 1

这个是step模型，一般是3D软件画出后导入，ad也可以画，可以参考下我的文章

AD进阶操作，利用AD17自带的3Dbody绘制简单的PCB3D封装-CSDN博客 文章浏览阅读1.2w次，点赞19次，收藏62次。年后开工，在维护公司的PCB封装时，在网上找到了比较全面的3D封装，于是乎添加到库文件，却发现有一些电子元件的3D封装是没有的，经过一番度娘的查找，学习了怎么利用AD自带的3D功能绘制3D封装。首先先上一个3D效果的实物看看效果。下面以AD17为平台写一下怎么画一个3极管的3D封装。在封装库新建一个空白的封装，名字叫LED3mm（名字纯娱乐）。在丝印层用画线的功能画出三极管的俯视图，这里一定要注意画出来的图是要封闭的。然后在工具栏进入3Dbody的界面，就可以看到下面的菜单界面了< https://blog.csdn.net/qq_43547520/article/details/113959819?fromshare=blogdetail&sharetype=blogdetail&sharerId=113959819&sharerefer=PC&sharesource=qq_43547520&sharefrom=from_link

有帮到你请采纳
