2401_87334831 2024-11-05 16:58 采纳率: 100%
浏览 14
已结题

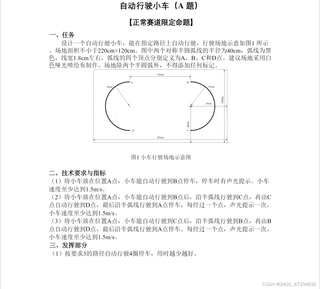

能提供一下思路或者代码吗

用 STM32F103C8T6 c 语言
可以提供一下完整的代码吗。



富硒西瓜醋缸催催辟谷该吃吃该成功吃

  • 写回答

18条回答 默认 最新

  • 杨同学* 2024-11-05 18:06
    关注

    该回答引用ChatGPT4o及杨同学*共同作答, 如有帮助,还请采纳。
    对于这个自动行驶小车的任务,我们可以考虑以下思路,并提供相应的代码框架。我们需要让小车在指定路线(半圆和直线)上自动行驶,并根据要求在特定点停下。

    任务分解

    1. 位置检测:需要检测小车当前位置,判断是否到达目标点(A、B、C、D)。
    2. 速度控制:小车的速度需要达到要求的1.5 m/s。使用PWM控制电机速度。
    3. 路线规划:按照给定的路线让小车行驶,包括直线和半圆部分。
    4. 音频提示:在到达目标点时提供声音提示。
    5. 停止控制:在各个指定位置停止。

    主要硬件配置

    1. STM32F103C8T6:用于处理所有控制逻辑。
    2. 电机控制:使用PWM控制电机速度。
    3. 编码器:获取小车的位置和速度。
    4. 蜂鸣器:用于发出提示音。
    5. 传感器(如霍尔传感器或红外传感器):用于检测路线和位置。

    代码设计思路

    我们将以下代码分成几个部分:

    1. 初始化代码:初始化PWM、定时器、编码器和蜂鸣器。
    2. 主控制循环:根据当前状态控制小车行驶、检测位置,并发出提示音。
    3. 辅助函数:如路线检测、速度控制、停止控制。

    示例代码

    以下是一个代码框架,可以在 STM32 上使用 HAL 库开发环境中运行:

    #include "stm32f1xx_hal.h"

    // 定义电机、蜂鸣器、编码器等相关的硬件控制接口
    #define MOTOR_LEFT_PWM TIM3->CCR1
    #define MOTOR_RIGHT_PWM TIM3->CCR2
    #define BUZZER_PIN GPIO_PIN_1
    #define BUZZER_PORT GPIOA

    // 速度控制相关参数
    #define TARGET_SPEED 1.5 // m/s
    #define PWM_MAX 1000     // 最大PWM值
    #define DISTANCE_THRESHOLD 5 // 距离阈值

    // 定义点的标志
    typedef enum {
        POINT_A,
        POINT_B,
        POINT_C,
        POINT_D
    } Point;

    // 初始化电机和蜂鸣器
    void Motor_Init(void);
    void Buzzer_Init(void);
    void Encoder_Init(void);
    void Buzzer_Beep(void);

    // 小车位置检测函数
    Point Detect_Point(void);

    // 主控制循环
    int main(void) {
        HAL_Init();
        Motor_Init();
        Buzzer_Init();
        Encoder_Init();

        Point currentPoint = POINT_A;

        while (1) {
            Point detectedPoint = Detect_Point();

            if (detectedPoint != currentPoint) {
                currentPoint = detectedPoint;
                Buzzer_Beep(); // 到达点时提示音
            }

            // 根据当前点控制小车运动路径
            switch (currentPoint) {
                case POINT_A:
                    Move_To_Point_B();
                    break;
                case POINT_B:
                    Move_To_Point_C();
                    break;
                case POINT_C:
                    Move_To_Point_D();
                    break;
                case POINT_D:
                    Stop_Car(); // 停止小车
                    break;
            }
        }
    }

    // 电机初始化
    void Motor_Init(void) {
        // 配置PWM输出初始化,控制电机速度
        // 省略PWM初始化代码,具体参见STM32 HAL PWM配置
    }

    // 蜂鸣器初始化
    void Buzzer_Init(void) {
        GPIO_InitTypeDef GPIO_InitStruct = {0};
        GPIO_InitStruct.Pin = BUZZER_PIN;
        GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
        GPIO_InitStruct.Pull = GPIO_NOPULL;
        GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
        HAL_GPIO_Init(BUZZER_PORT, &GPIO_InitStruct);
    }

    // 蜂鸣器响一次
    void Buzzer_Beep(void) {
        HAL_GPIO_WritePin(BUZZER_PORT, BUZZER_PIN, GPIO_PIN_SET);
        HAL_Delay(200);
        HAL_GPIO_WritePin(BUZZER_PORT, BUZZER_PIN, GPIO_PIN_RESET);
    }

    // 模拟到达检测函数
    Point Detect_Point(void) {
        // 根据传感器或编码器判断当前的位置
        // 返回当前位置(POINT_A, POINT_B, POINT_C, POINT_D)
        // 这里需要实现具体的检测逻辑,可以使用霍尔传感器或光传感器
    }

    // 到B点的运动函数
    void Move_To_Point_B(void) {
        // 控制电机朝B点方向行驶,保持速度
        Set_Motor_Speed(TARGET_SPEED);
    }

    // 到C点的运动函数
    void Move_To_Point_C(void) {
        // 控制电机朝C点方向行驶,保持速度
        Set_Motor_Speed(TARGET_SPEED);
    }

    // 到D点的运动函数
    void Move_To_Point_D(void) {
        // 控制电机朝D点方向行驶,保持速度
        Set_Motor_Speed(TARGET_SPEED);
    }

    // 停止小车
    void Stop_Car(void) {
        MOTOR_LEFT_PWM = 0;
        MOTOR_RIGHT_PWM = 0;
    }

    // 设置电机速度
    void Set_Motor_Speed(float speed) {
        int pwmValue = (int)(PWM_MAX * (speed / TARGET_SPEED));
        MOTOR_LEFT_PWM = pwmValue;
        MOTOR_RIGHT_PWM = pwmValue;
    }


    说明

    • 点位检测Detect_Point 函数中应该实现根据编码器或传感器读取小车当前位置的功能。可以使用编码器读取的位移信息来判断是否到达各个位置点。
    • 速度控制Set_Motor_Speed 函数根据目标速度来设置电机的PWM值。TARGET_SPEED为1.5 m/s,可以调整pwmValue以实际达到此速度。
    • 路径行驶:每个Move_To_Point_X函数对应行驶路径中的不同阶段,使用定时器或传感器检测来切换行驶阶段。
    • 蜂鸣器:每次到达一个新的点时,Buzzer_Beep 函数会发出提示音。

    调试和优化

    1. 调试编码器:确保编码器数据准确,能实时获取小车的位置信息。
    2. 速度校准:根据实际测试调整PWM值,以确保速度符合要求。
    3. 路径检测:确保检测点时能精确触发各个阶段,不会漏检测或误判。

    这段代码仅为框架,实际代码需要根据小车的硬件、编码器、传感器等情况进行调整。如果有更多的传感器细节或电机参数,可以进一步优化此代码。

    本回答被题主选为最佳回答 , 对您是否有帮助呢?
    评论
