51寻迹小车定点寻迹

Question

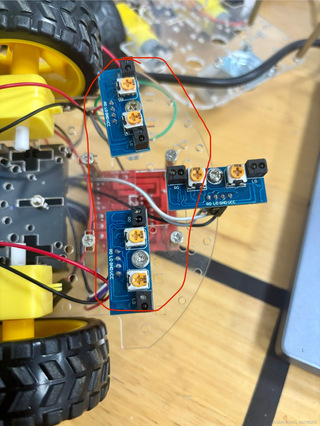

我用到了5个传感器，两边的用来计数中间三个循迹，要走图中规划的路线，可能需要用到计数来判断是否转弯，初学者请写的简单易懂点。

Answer 1

该回答引用自GPT-4o, 由博主 GISer Liu 编写：

问题分析

用户的问题是关于如何使用5个传感器来控制51寻迹小车沿着特定路线行驶。用户提到使用两边的传感器来计数，中间三个传感器用于循迹。用户希望解决方案简单易懂，适合初学者。

解决方案

1. 传感器布局与功能

• 两边传感器：用于计数，判断小车是否需要转弯。
• 中间三个传感器：用于循迹，确保小车沿着黑线行驶。

2. 计数逻辑

• 当小车行驶时，两边的传感器会检测到黑线，每当检测到黑线时，计数器加1。
• 根据计数器的值，判断小车是否需要转弯。例如，计数器达到某个值时，执行转弯操作。

3. 循迹逻辑

• 中间三个传感器用于检测黑线，根据传感器的反馈调整小车的方向。
• 如果中间传感器检测到黑线，小车直行；如果左边传感器检测到黑线，小车左转；如果右边传感器检测到黑线，小车右转。

4. 代码实现

#include <reg51.h>

// 定义传感器引脚
sbit sensor_left = P1^0;  // 左边传感器
sbit sensor_mid_left = P1^1;  // 中间左边传感器
sbit sensor_mid = P1^2;  // 中间传感器
sbit sensor_mid_right = P1^3;  // 中间右边传感器
sbit sensor_right = P1^4;  // 右边传感器

// 定义电机控制引脚
sbit motor_left_forward = P2^0;  // 左电机前进
sbit motor_left_backward = P2^1;  // 左电机后退
sbit motor_right_forward = P2^2;  // 右电机前进
sbit motor_right_backward = P2^3;  // 右电机后退

// 计数器
unsigned int count = 0;

void delay(unsigned int ms) {
    unsigned int i, j;
    for (i = 0; i < ms; i++)
        for (j = 0; j < 123; j++);
}

void forward() {
    motor_left_forward = 1;
    motor_left_backward = 0;
    motor_right_forward = 1;
    motor_right_backward = 0;
}

void turn_left() {
    motor_left_forward = 0;
    motor_left_backward = 1;
    motor_right_forward = 1;
    motor_right_backward = 0;
}

void turn_right() {
    motor_left_forward = 1;
    motor_left_backward = 0;
    motor_right_forward = 0;
    motor_right_backward = 1;
}

void stop() {
    motor_left_forward = 0;
    motor_left_backward = 0;
    motor_right_forward = 0;
    motor_right_backward = 0;
}

void main() {
    while (1) {
        // 检测两边传感器
        if (sensor_left == 0) {
            count++;
            delay(100);  // 防止重复计数
        }
        if (sensor_right == 0) {
            count++;
            delay(100);  // 防止重复计数
        }

        // 根据计数器判断是否转弯
        if (count == 5) {  // 假设计数器达到5时转弯
            turn_left();
            delay(500);  // 转弯时间
            count = 0;  // 重置计数器
        }

        // 循迹逻辑
        if (sensor_mid == 0) {
            forward();
        } else if (sensor_mid_left == 0) {
            turn_left();
        } else if (sensor_mid_right == 0) {
            turn_right();
        } else {
            stop();
        }
    }
}

代码解释

1. 传感器引脚定义：定义了五个传感器的引脚，分别对应左、中左、中、中右和右传感器。
2. 电机控制引脚定义：定义了四个电机控制引脚，分别控制左电机和右电机的前进和后退。
3. 计数器：使用一个全局变量count来记录两边传感器检测到黑线的次数。
4. 延时函数：定义了一个简单的延时函数delay，用于防止传感器重复计数。
5. 前进、左转、右转和停止函数：分别定义了小车前进、左转、右转和停止的控制函数。
6. 主循环：在主循环中，首先检测两边传感器，如果检测到黑线，计数器加1。然后根据计数器的值判断是否需要转弯。接着根据中间三个传感器的反馈调整小车的方向。

总结

通过上述代码，小车可以沿着特定路线行驶，并在需要转弯时自动执行转弯操作。代码简单易懂，适合初学者理解和实现。

如果该回答解决了您的问题，请采纳！如果没有，请私信联系或评论您的疑惑
