Multisim仿真-点亮LED灯

Question

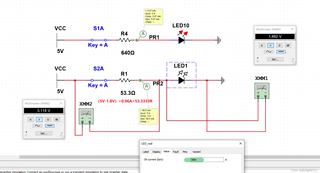

RED-LED的电压选1.8V，电流设置最大60mA，求串联电阻的阻值。
计算的阻值是53.33333R，但是仿真却点不亮，这是什么原因？是哪里设置错了吗？

Answer 1

以下回复参考：皆我百晓生、券券喵儿等免费微信小程序作答:

首先，让我们确认一下您提供的电路图和计算过程。您已经计算出了串联电阻的阻值应该是约53.3Ω，以限制LED的电流在设定的最大范围内。然后您尝试在Multisim中进行仿真，但是LED灯并没有点亮。下面我们来分析可能的原因：

1. 电阻值的准确性：首先确认您是否正确地连接了计算出的电阻值。确保电阻的精度和值都是正确的。有时候，电阻的实际值与标称值可能存在差异。此外，还需要确认电阻的连接方式是否正确，是否存在开路或者接触不良等问题。
2. 电压源的特性：您使用了5V的电压源，但要确保这是一个恒定的直流电源，没有噪声或波动。电源的电流供应能力也应该足够强，以满足LED的电流需求。
3. LED灯的特性：确保您的LED灯没有问题，可以正常发光。尝试使用一个已知正常工作的LED进行测试，以排除LED本身的问题。此外，确认LED的正负极是否正确连接。
4. 仿真设置：检查您在Multisim中的仿真设置是否正确。确保没有忽略任何关键的仿真步骤或参数设置。有时可能需要调整仿真器的迭代次数或其他参数来获得更准确的结果。
5. 电路设计问题：确认电路设计是否正确无误。有时候电路设计中的小问题可能导致意外的结果。检查所有连接和元件的放置是否正确。

如果以上都没有问题，那么可能需要更深入地检查电路设计或仿真设置。您可以尝试使用示波器或其他测量工具来检查电压和电流的分布，看看是否存在其他问题。同时，查看MultiSim是否报告了任何故障或警告信息也可能有助于诊断问题。

总之，解决此类问题通常需要逐步排除故障的过程。希望这些建议能帮助您找到问题的原因并解决它。
