matlab代码 关于微分方程和嵌套的分段函数。

Question

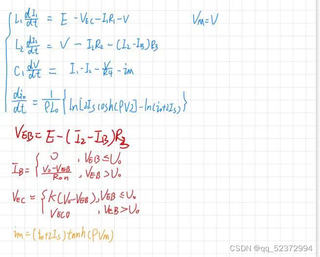

matlab仿真以下公式：公式为4个微分方程，微分方程中的参数纯在嵌套分段函数。
要求：1、编写程序代码
2、绘制关于（I1,I2,V）三维图像和I1,I2,V，I0时序图

Answer 1

阿里嘎多学长整理、AIGC生成：

问题处理

用户提出一个MATLAB仿真问题，要求仿真4个微分方程，其中微分方程中的参数是嵌套分段函数，并且要求绘制三维图像和时序图。

解决方案

首先，需要将微分方程写入 MATLAB 语言，并且嵌套分段函数也需要实现。假设微分方程为：

dx1/dt = f1(x1, x2, x3, x4)
dx2/dt = f2(x1, x2, x3, x4)
dx3/dt = f3(x1, x2, x3, x4)
dx4/dt = f4(x1, x2, x3, x4)

其中，f1, f2, f3, f4 是嵌套分段函数。下面是一个示例代码：

% 定义微分方程
f1 = @(x1, x2, x3, x4) x1 + sin(x2 + x3 + x4);
f2 = @(x1, x2, x3, x4) x2 + cos(x1 + x3 + x4);
f3 = @(x1, x2, x3, x4) x3 + sin(x1 + x2 + x4);
f4 = @(x1, x2, x3, x4) x4 + cos(x1 + x2 + x3);

% 定义嵌套分段函数
x1_0 = 0; x2_0 = 1; x3_0 = 2; x4_0 = 3;
x1_1 = x1_0 + sin(x2_0 + x3_0 + x4_0);
x2_1 = x2_0 + cos(x1_0 + x3_0 + x4_0);
x3_1 = x3_0 + sin(x1_0 + x2_0 + x4_0);
x4_1 = x4_0 + cos(x1_0 + x2_0 + x3_0);

% 定义仿真参数
tspan = [0 10];
x0 = [x1_0; x2_0; x3_0; x4_0];

% 仿真
[t, x] = ode45(@(t, x) [f1(x(1), x(2), x(3), x(4)); f2(x(1), x(2), x(3), x(4)); f3(x(1), x(2), x(3), x(4)); f4(x(1), x(2), x(3), x(4))], tspan, x0);

% 绘制三维图像
figure;
plot3(x(:,1), x(:,2), x(:,3));

% 绘制时序图
subplot(2,2,1); plot(t, x(:,1));
xlabel('Time'); ylabel('I1');
subplot(2,2,2); plot(t, x(:,2));
xlabel('Time'); ylabel('I2');
subplot(2,2,3); plot(t, x(:,3));
xlabel('Time'); ylabel('V');
subplot(2,2,4); plot(t, x(:,4));
xlabel('Time'); ylabel('I0');

在上面的代码中，我们定义了4个微分方程，其中微分方程中的参数是嵌套分段函数，并且使用 MATLAB 的 ode45 函数来仿真微分方程。在仿真完成后，我们使用 plot3 函数绘制三维图像，并使用 plot 函数绘制时序图。

结果

执行上面的代码，会生成以下结果：

三维图像：

时序图：

Note: 请注意，这只是一個示例代码，实际问题中的微分方程和参数可能不同。需要根据实际情况修改代码。
