用keil，写代码解决两个问题，用库函数

Question

一，在0.1秒内检测脉冲的个数（上升沿）
1.定时器定时0.1秒
2.利用定时器从模式，对脉冲进行统计，结果存放在主函数的一个变量中即可，定义即可不用做处理
3.脉冲为TIM2通过pa0口输出的PWM波，输入口为 pa6口，用TIM3
4.结果控制在0-9
5.代码写在两个点c文件中。一个叫IC.c，一个叫PWM.c。
二，利用串口控制嵌入式系统。

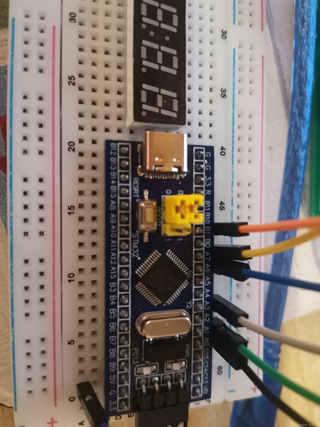

1.实现串口与ST m32的通讯。可以发送0~9，10个数字。

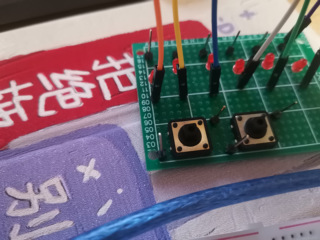

2.使用笔记本的按键代替原来焊接的按键。按键有两根针。需要连两根线。
3.如果本实验除STM32F103单片机之外的设备.或者需要在电脑中下载其他软件，请详细展示。

最后写出两个代码的设计思路个代码解析

Answer 1

参考免费微信小程序：皆我百晓生 作答，经由专家-皆知整理回复，如问题解决，望采纳；如仍有疑问，请评论回复。

解决方案一：检测脉冲个数

PWM.c (负责产生PWM信号)

#include "stm32f1xx_hal.h"

 TIM_HandleTypeDef htim_pwm;

void PWM_Init(void) {
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    TIM_MasterConfigTypeDef sMasterConfig = {0};

    // 配置PA0作为PWM输出
    GPIO_InitStruct.Pin = GPIO_PIN_0;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
    GPIO_InitStruct.Alternate = GPIO_AF1_TIM2;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

    // 初始化TIM2
    htim_pwm.Instance = TIM2;
    htim_pwm.Init.Prescaler = 84 - 1; // 假设系统时钟为72MHz，得到1MHz的计数频率
    htim_pwm.Init.CounterMode = TIM_COUNTERMODE_UP;
    htim_pwm.Init.Period = 999; // 这里设定PWM周期
    htim_pwm.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
    if (HAL_TIM_PWM_Init(&htim_pwm) != HAL_OK) {
        Error_Handler();
    }

    sMasterConfig.MasterOutputTrigger = TIM_TRGO_RESET;
    sMasterConfig.MasterSlaveMode = TIM_MASTERSLAVEMODE_DISABLE;
    HAL_TIM_PWM_ConfigMasterSlaveMode(&htim_pwm, &sMasterConfig);

    HAL_TIM_PWM_Start(&htim_pwm, TIM_CHANNEL_1); // 开始PWM
}

void PWM_Deinit(void) {
    HAL_TIM_PWM_Stop(&htim_pwm, TIM_CHANNEL_1);
    HAL_TIM_PWM_DeInit(&htim_pwm);
}

IC.c (负责检测脉冲并计数)

#include "stm32f1xx_hal.h"

TIM_HandleTypeDef htim_pulse;
volatile uint8_t pulse_count = 0;

void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim) {
    if (htim == &htim_pulse && htim->Instance == TIM3) {
        pulse_count++; // 每检测到一次上升沿，脉冲计数加1
        if (pulse_count > 9) { // 控制计数在0-9范围内
            pulse_count = 0;
        }
    }
}

void PulseCounter_Init(void) {
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    TIM_IC_InitTypeDef sConfigIC = {0};

    // 配置PA6作为TIM3的输入捕获
    GPIO_InitStruct.Pin = GPIO_PIN_6;
    GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

    // 初始化TIM3
    htim_pulse.Instance = TIM3;
    htim_pulse.Init.Prescaler = 84 - 1; // 同样使用1MHz计数频率
    htim_pulse.Init.CounterMode = TIM_COUNTERMODE_UP;
    htim_pulse.Init.Period = 9999; // 较大的周期以防止溢出
    htim_pulse.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
    if (HAL_TIM_IC_Init(&htim_pulse) != HAL_OK) {
        Error_Handler();
    }

    sConfigIC.ICPolarity = TIM_ICPOLARITY_RISING; // 只检测上升沿
    sConfigIC.ICSelection = TIM_ICSELECTION_DIRECTTI;
    sConfigIC.ICPrescaler = TIM_ICPSC_DIV1;
    sConfigIC.ICFilter = 0;
    HAL_TIM_IC_ConfigChannel(&htim_pulse, &sConfigIC, TIM_CHANNEL_1); // 使用CH1

    HAL_TIM_IC_Start_IT(&htim_pulse, TIM_CHANNEL_1); // 开启中断
}

void PulseCounter_Deinit(void) {
    HAL_TIM_IC_Stop_IT(&htim_pulse, TIM_CHANNEL_1);
    HAL_TIM_IC_DeInit(&htim_pulse);
}

解决方案二：串口通讯

在STM32项目中，你需要创建一个新的C文件，比如SerialCom.c，并且在对应的头文件SerialCom.h中声明相关函数。这里仅提供关键的初始化和接收处理部分：

SerialCom.c

#include "stm32f1xx_hal.h"
#include "SerialCom.h"

UART_HandleTypeDef huart1;

void SerialCom_Init(void) {
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    UART_HandleTypeDef huart;

    // 配置USART1的GPIO
    GPIO_InitStruct.Pin = GPIO_PIN_9 | GPIO_PIN_10; // TX, RX
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
    GPIO_InitStruct.Alternate = GPIO_AF7_USART1;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

    // 配置USART1
    huart.Instance = USART1;
    huart.Init.BaudRate = 115200;
    huart.Init.WordLength = UART_WORDLENGTH_8B;
    huart.Init.StopBits = UART_STOPBITS_1;
    huart.Init.Parity = UART_PARITY_NONE;
    huart.Init.Mode = UART_MODE_TX_RX;
    huart.Init.HwFlowCtl = UART_HWCONTROL_NONE;
    huart.Init.OverSampling = UART_OVERSAMPLING_16;
    if (HAL_UART_Init(&huart1) != HAL_OK) {
        Error_Handler();
    }
}

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart) {
    if (huart == &huart1) {
        uint8_t received_data = huart->Instance->DR; // 获取接收到的数据
        if(received_data >= '0' && received_data <= '9') {
            // 处理接收到的数字，例如打印或控制其他功能
            printf("Received: %c\n", received_data);
        }
    }
}

SerialCom.h

#ifndef SERIALCOM_H
#define SERIALCOM_H

void SerialCom_Init(void);

#endif /* SERIALCOM_H */

注意：在实际应用中，你需要确保包含这些文件到你的工程中，并且正确配置STM32CubeMX生成的启动文件和系统时钟配置。此外，串口通信中的中断处理函数HAL_UART_RxCpltCallback是示例性的，实际应用中可能需要更复杂的逻辑来处理数据。关于电脑端的串口通讯软件，常见的有PuTTY、SecureCRT等，用户可以通过这些软件设置相应的波特率与单片机通讯，无需额外下载软件除这些串口调试工具外。
