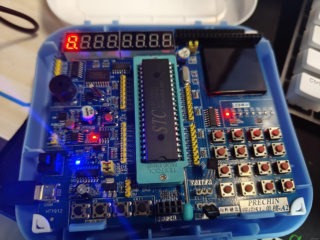

stc89c52rc单片机led模块与蜂鸣器模块不能同时实现

Question

#include "reg52.h"

sbit beep=P1^5;

void delay(u16 i)
{
    while(i--);
}

void Delay500us(void)    //@12.000MHz
{
    unsigned char data i;

    _nop_();
    i = 247;
    while (--i);
}



void LEDRunning()
{
    unsigned int i=0;
    for(i=0;i<3;i++)
     {
         P2=0x00;
         Delay500us();

         P2=0xff;
         Delay500us();

     }
     for(i=0;i<8;i++)
        {
            P2=0xff<<i;
            Delay500us();
        }


     for(i=0;i<8;i++)
        {
            P2=~(0xff<<i);
            Delay500us();
        }
}

void main()
{

    while(1)
    {
        beep=~beep;
      delay(115);
        LEDRunning();
    }
}

}

Answer 1

♥ 该回答参考ChatGPT，由吾为汝整理提供，如若有用，还请题主采纳！♥

在你的代码中，STM32单片机的LED模块和蜂鸣器模块不能同时工作，可能是因为它们在同一时间段内占用了相同的资源或引脚。为了确保LED和蜂鸣器可以同时工作，我们可以使用定时器中断来实现更好的控制。

以下是一个改进的代码示例，使用定时器中断来同时控制LED和蜂鸣器的工作：

改进后的代码示例

#include "reg52.h"

sbit beep = P1^5;

void delay(unsigned int i) {
    while (i--);
}

void Delay500us(void) { //@12.000MHz
    unsigned char data i;
    _nop_();
    i = 247;
    while (--i);
}

void LEDRunning() {
    unsigned int i = 0;
    for (i = 0; i < 3; i++) {
        P2 = 0x00; // LED全亮
        Delay500us();
        P2 = 0xff; // LED全灭
        Delay500us();
    }
    for (i = 0; i < 8; i++) {
        P2 = 0xff << i; // LED逐个点亮
        Delay500us();
    }
    for (i = 0; i < 8; i++) {
        P2 = ~(0xff << i); // LED逐个熄灭
        Delay500us();
    }
}

void Timer0_Init(void) {
    TMOD |= 0x01; // 定时器0工作在模式1
    TH0 = 0xFC;   // 设置定时初值
    TL0 = 0x66;   // 设置定时初值
    ET0 = 1;      // 使能定时器0中断
    EA = 1;       // 使能全局中断
    TR0 = 1;      // 启动定时器0
}

void Timer0_ISR(void) interrupt 1 {
    beep = ~beep; // 切换蜂鸣器状态
}

void main() {
    Timer0_Init(); // 初始化定时器
    while (1) {
        LEDRunning(); // 运行LED效果
    }
}

代码说明

1. 定时器初始化：Timer0_Init 函数设置定时器0为模式1，并配置初值以产生定时中断。定时中断的频率可以根据需要进行调整。
2. 中断服务程序：Timer0_ISR 是定时器0的中断服务程序，每次定时器溢出时切换蜂鸣器的状态。
3. LED控制：LEDRunning 函数负责控制LED的运行效果。由于LED的控制在主循环中进行，因此它不会影响蜂鸣器的状态切换。

注意事项

• 确保蜂鸣器和LED模块的引脚连接正确。
• 根据实际硬件情况调整定时器的初值，以获得所需的蜂鸣器频率。
• 如果需要更复杂的LED效果，可以考虑使用更高频率的定时器或其他中断机制。

这样，LED和蜂鸣器就可以同时工作，而不会互相干扰。如果有其他问题或需要进一步的帮助，请随时告诉我！
