CH340C串口模块无法被识别

Question

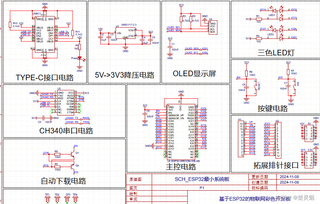

在立创EDA画了一个ESP32的开发板，其中使用串口给ESP32下载程序，串口芯片为CH340C，外部接口为Type-c，将开发板连接到电脑后，无法识别串口芯片，电路原理图如下：

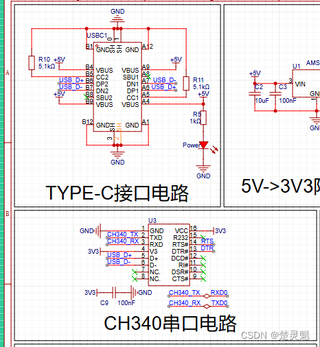

CH340C以及Type-c电路如下：

在PCB中如下:

在翻阅手册后，发现芯片的供电和通信引脚都按照要求绘制了。将芯片拆下焊接在别的板子上可以使用，基本可以确定是电路问题，查找嘉立创相似的电路仍然没有发现问题。重新安装CH340的驱动到最新问题仍未解决，更换Type-c的5.1k识别电阻问题仍未解决，更换type-c，确保无连锡后问题仍未解决。测量芯片vcc引脚电压为3.28v,测量芯片V3引脚电压3.28V，测试芯片接地引脚良好，有谁能帮忙看看吗，实在找不到问题了。

Answer 1

引用于4o-mini
在你的描述中，CH340C串口模块无法识别的问题可能由多个因素造成，以下是一些可能的排查步骤和建议：

1. 供电问题：你提到 VCC 和 V3 引脚的电压都是 3.28V，这看起来是正常的。但请确保电源能够提供足够的电流，并且在连接到 USB 端口时没有降压现象。如果可能，直接测量 USB 端口的电压，确保其在 4.5V 到 5.5V 之间。

2. 接地问题：确保所有接地引脚都良好连接。尤其是 CH340C 的 GND 引脚和 USB 接口的 GND 是否共地。

3. 信号完整性：检查 TXD 和 RXD 引脚的连接是否正确，确保没有短路或开路。可以使用示波器或逻辑分析仪查看这两个引脚的波形，确认信号是否正常。

4. Type-C 接口：确认 Type-C 接口的连接是否正确，尤其是 CC 引脚的连接。5.1kΩ 的识别电阻需要正确连接到 CC 引脚上，以确保设备能够被识别。

5. USB 驱动：虽然你已经更新了驱动，但可以尝试在不同的电脑上测试，排除驱动问题的可能性。

6. PCB 设计：仔细检查 PCB 布局和走线，确保没有错误的连接或短路。特别是 CH340C 的引脚与其他组件的连接。

7. 电容和电阻：确认与 CH340C 相关的旁路电容和电阻是否正确安装，尤其是 VCC 引脚旁边的电容，确保其正常工作。

8. 调试工具：如果条件允许，可以使用 USB 转串口的调试工具，直接连接到 CH340C 的 TX/RX 引脚，查看是否能够发送和接收数据。

9. 替换测试：如果可能，尝试在不同的开发板上使用相同的 CH340C 芯片，确保芯片本身没有问题。

10. 设计文档：最后，参考 CH340C 的数据手册和参考设计，确保所有连接和电路设计符合要求。

如果经过以上步骤仍然无法解决问题，建议将电路图和 PCB 布局分享给社区或专业人士，以获得更具体的帮助。
