在ad里面出现这个情况怎么办

Question

在ad里面将原理图导入到Pcb里面时出现了这个，不知道这个是什么意思，会对PCB的结果又影响吗

Answer 1

以下回复参考：皆我百晓生、券券喵儿等免费微信小程序作答:

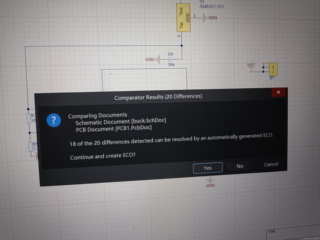

在您提供的内容中，“Comparator Results(20 Differences)”表示在将原理图导入到PCB设计时，系统发现了原理图与PCB设计之间的20个差异。这些差异可能涉及到元件的放置、连接线的路由、电源分配等方面。这些差异可能会导致电路板的功能问题或生产问题。

接下来的提示“18 of the 20 differences detected can be resolved by an automatically generated ECO”意味着系统可以自动产生修改建议（ECO，Engineering Change Order），来解决其中的18个差异。ECO是一种用于修改设计的建议，可以自动或手动创建，以解决设计中的差异或问题。

关于您提供的图1至图4内容基本一致的问题，看起来像是重复粘贴了相同的内容，实际上这些图是显示了问题出现时的不同环节或者阶段。这可能涉及到以下方面：

1. 对比原理图与PCB设计文档时出现的问题概览。
2. 提醒用户是否需要创建ECO以解决差异。您需要根据实际的设计意图和需求来判断是否需要这些修改，并决定是手动解决还是接受自动生成的ECO。

解决此问题的步骤可能包括：

1. 查看具体的差异点，理解这些差异对功能或生产的影响程度。
2. 根据需要手动调整设计或使用自动生成的ECO来修复差异。
3. 完成修复后重新对比原理图与PCB设计，确保没有遗留问题。

为了确保电路板的功能和生产的顺利进行，建议您重视并解决这些差异，避免因忽视差异导致生产中出现不必要的麻烦。如果可能的话，寻求一个有经验的电子工程师的帮助会更有助于解决这个问题。
