实现画布拖拽算子排布，通过flink实现算子编排计算，请提供思路

Question

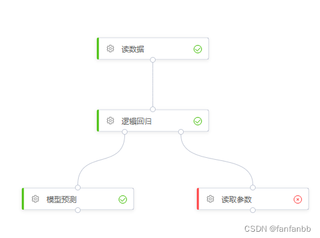

实现画布拖拽算子排布，通过flink实现算子编排计算，如何实现，请提供思路

Answer 1

该回答引用ChatGPT4o, 并由本人整理回复, 如有帮助，还请采纳。
实现一个可拖拽算子排布的画布，同时通过 Apache Flink 实现算子编排和计算，可以按照以下步骤来设计和实现。这个系统分为前端交互部分（算子拖拽画布）和后端处理部分（Flink 作业编排和运行）。

---

1. 需求拆解

1. 前端画布设计

   • 实现可拖拽的算子节点。
   • 支持节点间的连线，用于表示数据流的方向。
   • 支持保存当前编排布局并发送到后端。

2. 后端算子编排

   • 后端接收编排后的节点和连线信息。
   • 生成对应的 Flink 作业 DAG。
   • 提交到 Flink 集群进行计算。

3. 计算逻辑

   • 每个算子代表一个 Flink 的操作（如 map、filter、reduce）。
   • 通过连接的顺序生成完整的数据处理流程。

---

2. 前端实现：拖拽画布

可以使用 JavaScript 图形库（如 React Flow 或 JointJS）来实现拖拽画布。

核心功能

• 节点创建：
  • 每个算子节点是一个模块，可以通过拖拽到画布中创建。
  • 每个节点包含以下信息：
    • 算子类型（如 map、reduce）。
    • 算子参数（如 function、filter条件）。
• 连线操作：
  • 支持节点间的连线，用于表示数据流的顺序。
  • 连线可以双向绑定每个节点的输入和输出。
• 保存和导出布局：
  • 通过 JSON 格式保存布局，包括节点信息和连线关系。
  • 例如：

    {
      "nodes": [
        { "id": "1", "type": "readData", "params": { "source": "kafka" } },
        { "id": "2", "type": "map", "params": { "function": "value => value * 2" } },
        { "id": "3", "type": "reduce", "params": { "function": "sum" } }
      ],
      "edges": [
        { "source": "1", "target": "2" },
        { "source": "2", "target": "3" }
      ]
    }


代码示例（React Flow）

import ReactFlow, { addEdge, Background } from 'reactflow';
import 'reactflow/dist/style.css';

const initialNodes = [
  { id: '1', data: { label: '读数据' }, position: { x: 250, y: 5 } },
  { id: '2', data: { label: '逻辑回归' }, position: { x: 100, y: 100 } }
];

const initialEdges = [
  { id: 'e1-2', source: '1', target: '2' }
];

function Flow() {
  const [nodes, setNodes] = useState(initialNodes);
  const [edges, setEdges] = useState(initialEdges);

  const onConnect = (params) => setEdges((eds) => addEdge(params, eds));

  return (
    <ReactFlow
      nodes={nodes}
      edges={edges}
      onConnect={onConnect}
      fitView
    >
      <Background />
    </ReactFlow>
  );
}

export default Flow;

---

3. 后端实现：Flink 作业编排

后端接收到前端发送的 JSON 描述后，解析 JSON 并生成 Flink 数据流代码。

JSON 示例

{
  "nodes": [
    { "id": "1", "type": "readData", "params": { "source": "kafka" } },
    { "id": "2", "type": "map", "params": { "function": "value => value * 2" } },
    { "id": "3", "type": "reduce", "params": { "function": "sum" } }
  ],
  "edges": [
    { "source": "1", "target": "2" },
    { "source": "2", "target": "3" }
  ]
}

后端解析逻辑

1. 解析节点和连线：
   • 根据 JSON 中的 nodes 和 edges，确定算子类型和连接顺序。
2. 生成 Flink 作业代码：
   • 每个节点对应一个 Flink 算子。
   • 连线表示算子的输入和输出。

生成 Flink 作业代码示例

import org.apache.flink.api.java.ExecutionEnvironment;
import org.apache.flink.api.java.DataSet;

public class FlinkJob {
    public static void main(String[] args) throws Exception {
        // 初始化执行环境
        final ExecutionEnvironment env = ExecutionEnvironment.getExecutionEnvironment();

        // 节点 1: 读数据
        DataSet<String> data = env.readTextFile("kafka://localhost:9092/topic");

        // 节点 2: map 算子
        DataSet<Integer> mappedData = data.map(value -> Integer.parseInt(value) * 2);

        // 节点 3: reduce 算子
        DataSet<Integer> result = mappedData.reduce((a, b) -> a + b);

        // 输出结果
        result.print();
    }
}

---

4. Flink 集群运行

• 提交作业：
  • 通过 Flink REST API 或 flink run 命令将生成的作业代码提交到 Flink 集群运行。
  • 例如：

    flink run -c FlinkJob FlinkJob.jar


• 监控执行：
  • 在 Flink Dashboard 中查看作业的执行 DAG 和运行状态。

---

5. 完整系统架构

• 前端：
  • 使用 React Flow 实现拖拽画布。
  • 将用户的编排逻辑以 JSON 格式发送给后端。
• 后端：
  • 使用 Spring Boot 接收 JSON。
  • 解析 JSON 并动态生成 Flink 作业代码。
  • 编译并提交作业到 Flink 集群。
• Flink 集群：
  • 执行生成的作业，并通过 Dashboard 监控。

---

扩展功能

1. 实时预览执行流程：
   • 在前端显示生成的 Flink DAG 图。
2. 错误检查：
   • 在前端或后端检查编排是否符合逻辑（如节点连线是否完整）。
3. 模板化算子：
   • 提供常用算子模板供用户快速选择。

通过以上步骤，你可以实现一个完整的基于拖拽算子排布的 Flink 作业编排和计算系统。
