stm32pwm波异常

Question

用电脑供电时是正常的方波，换成我们实验室直流电源就变成这种很奇怪的波形

Answer 1

以下回复参考：皆我百晓生、券券喵儿等免费微信小程序作答:

从您给出的描述和图示信息来看，当您更换电源后，PWM波的波形变得异常，这可能由以下几个原因导致：

1. 电源波动：不同的电源可能会产生不同的波动，特别是在电压不稳的情况下，电源产生的波动可能会导致PWM波出现异常。建议检查您的电源质量，并确保其能够提供稳定的电压输出。
2. 电源噪声干扰：某些电源可能会产生噪声干扰，特别是在高功率应用时。这些噪声可能干扰PWM信号的完整性，导致其失真。确保适当的噪声滤波措施可以防止此类干扰。
3. 硬件故障或问题：检查您的硬件连接是否正确无误，包括PWM信号的输入和输出部分。检查连接器的接触是否良好，并检查是否存在任何物理损坏或连接错误。此外，还应检查与PWM相关的其他电路元件是否出现故障或问题。
4. 实验室直流电源特性与电脑电源的差异：不同的电源类型可能有不同的频率特性，可能影响PWM信号的特性。考虑比较这两种电源的频率特性和性能，以确保实验室直流电源适合用于该硬件和应用的运行要求。

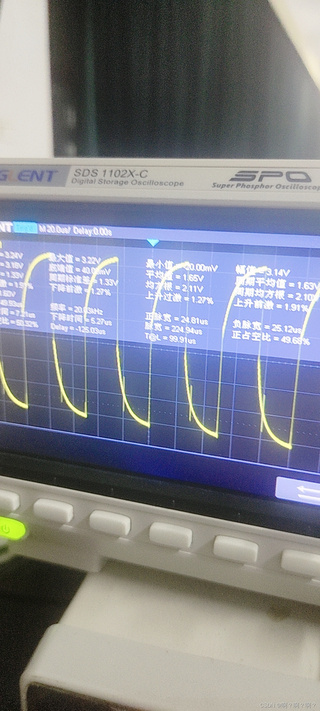

对于图示中的数据信息（图1和图2的内容），这看起来像是示波器测量的波形参数记录。从这些参数中，您可以获得有关PWM波形的一些详细信息，例如幅值、占空比、脉冲宽度等。然而，要解决您遇到的问题，您需要进一步分析这些参数与预期PWM波形的差异以及可能导致这些差异的原因。

建议的解决方案包括：

1. 检查并确认电源质量：使用稳定的电源并确保电源能够提供足够的功率和稳定的电压输出。
2. 进行干扰排查：使用噪声抑制和滤波措施来消除可能存在的干扰。
3. 检查硬件连接：确保所有连接器和硬件元件正确连接并且无损坏。
4. 对比不同电源的特性和性能：考虑使用不同电源进行测试以找出问题的根源。

如果问题仍然存在，建议您联系专业的硬件工程师或技术支持团队进行进一步的故障排除和解决方案。
