AD17设计仿真图报错

Question

AD17仿真报错 原理图是没有报错的 以为是软件的问题试过重新安装AD17 但是还是仿真报错

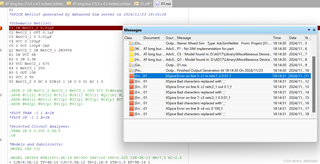

这个是仿真图

Answer 1

以下回复参考：皆我百晓生、券券喵儿等免费微信小程序作答:

根据您提供的信息和错误信息，这个问题看起来是与AD（Altium Designer）软件的仿真功能相关的。以下是一些可能的原因和相应的解决方案：

1. 拼写和格式错误: 从您提供的错误日志来看，错误信息指出了电容器的命名和赋值格式可能存在问题。比如这里的 "C2 netc2_1 out 0.1_f"，可能在AD软件里存在一些命名或者赋值规则不允许这种格式的符号名或值。您需要检查每个组件的命名和属性设置是否符合AD软件的规范。特别是涉及电容、电阻和其他组件的参数设置，确保其符合规定的格式和命名规则。
2. 模型文件问题: 错误日志中提到了关于某些模型的问题，比如 ".MODEL CAP C()" 和 ".MODEL 2N3904 NPN..."。这可能是模型文件不完整或格式不正确导致的。确保所有使用的元器件模型都正确无误，并且已经正确导入到库中。
3. SPICE Netlist问题: 由于错误信息涉及到SPICE Netlist，这可能意味着您在创建Netlist时出现了问题。尝试重新生成Netlist，确保所有组件都正确连接到网络，并且网络连接没有问题。同时，确保您的电路图中的所有元素都被正确识别并能够转换为SPICE语法。
4. 软件版本和兼容性: 确保您使用的AD软件版本与您的操作系统和其他相关软件兼容。有时软件更新会引入新的规则或要求，可能会导致旧项目出现问题。如果可能的话，尝试更新到最新版本的AD软件，或者检查相关的补丁和修复。
5. 仿真参数配置: 在AD软件中仿真设置也需要特别注意，确认仿真类型和参数设置正确无误。任何不正确的设置都可能导致仿真失败。请仔细检查您的仿真参数配置是否正确。

由于这个问题涉及到具体的软件和详细的错误日志分析，建议您联系Altium Designer的技术支持或查阅相关的官方文档以获取更专业的帮助。此外，您也可以尝试在相关的技术论坛或社区寻求帮助，那里可能有其他用户遇到过类似的问题并找到了解决方案。
