有没有人会TCP/IP的问题😭

Question

有没有人会TCP/IP😭
考试题，做不出来就要挂科了，有没有人会😭，来自一个大学生破碎的心

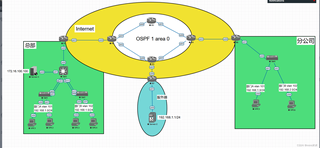

如图所示：

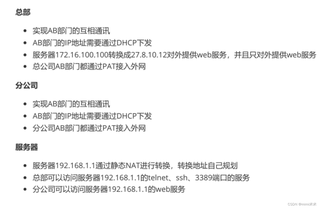

这个是需求：

Answer 1

需求分析
总部

1.实现 A、B 部门的互相通信：
配置 VLAN，A 和 B 部门可能使用不同的 VLAN。
配置路由器或三层交换机实现 VLAN 间路由。
2.A、B 部门的 IP 地址需要通过 DHCP 下发：
在总部的路由器或 DHCP 服务器上配置 DHCP。
为两个部门的 VLAN 提供不同的 IP 地址池。
3.服务器通过 PAT 提供外部访问，仅支持 Web 服务：
配置 NAT/PAT，将服务器的内部 IP 地址转换为外部可访问的 IP 地址。
配置访问控制列表 (ACL)，限制仅允许 Web 服务（HTTP/HTTPS）。
分公司

1.实现 A、B 部门的互相通信：
类似总部，配置 VLAN 和 VLAN 间路由。
2.A、B 部门的 IP 地址通过 DHCP 下发：
同样需要在分公司的路由器或 DHCP 服务器上配置 DHCP。
3.分公司通过 PAT 提供外网访问：
配置 NAT/PAT，将分公司内部网络转换为外网 IP 地址。
服务器

1.服务器 192.168.1.1 通过 NAT 提供外网访问：
配置 NAT 静态映射，将公网 IP 映射到服务器 IP。
2.转发 192.168.1.1 的 HTTP、SSH 和 RDP 服务：
配置静态端口转发，将公网特定端口映射到服务器的 HTTP (80)、SSH (22) 和 RDP (3389) 服务端口。
3.分公司访问服务器的 Web 服务 (192.168.1.1)：
确保总部和分公司之间的路由连通性。

详细配置

1. 总部 VLAN 和路由配置

假设总部使用三层交换机，配置示例如下：

VLAN 配置

Switch(config)# vlan 10
Switch(config-vlan)# name Department_A
Switch(config)# vlan 20
Switch(config-vlan)# name Department_B

接口分配 VLAN

Switch(config)# interface range f0/1-10
Switch(config-if-range)# switchport mode access
Switch(config-if-range)# switchport access vlan 10
Switch(config)# interface range f0/11-20
Switch(config-if-range)# switchport mode access
Switch(config-if-range)# switchport access vlan 20

VLAN 间路由

Switch(config)# interface vlan 10
Switch(config-if)# ip address 192.168.10.1 255.255.255.0
Switch(config)# interface vlan 20
Switch(config-if)# ip address 192.168.20.1 255.255.255.0
2. 总部 DHCP 配置

在总部路由器上配置 DHCP：

Router(config)# ip dhcp pool VLAN10
Router(dhcp-config)# network 192.168.10.0 255.255.255.0
Router(dhcp-config)# default-router 192.168.10.1
Router(dhcp-config)# dns-server 8.8.8.8

Router(config)# ip dhcp pool VLAN20
Router(dhcp-config)# network 192.168.20.0 255.255.255.0
Router(dhcp-config)# default-router 192.168.20.1
Router(dhcp-config)# dns-server 8.8.8.8
3. 总部 NAT 配置

假设总部服务器的内部 IP 为 172.16.100.100，需要通过 PAT 提供 Web 服务访问：

Router(config)# access-list 101 permit tcp any host 172.16.100.100 eq 80
Router(config)# ip nat inside source static tcp 172.16.100.100 80 interface g0/0 80
Router(config)# ip nat inside source list 101 interface g0/0 overload
4. 分公司 VLAN 和路由配置

与总部类似，假设分公司使用以下 IP 地址：

VLAN A：192.168.30.0/24
VLAN B：192.168.40.0/24

VLAN 配置

Switch(config)# vlan 30
Switch(config-vlan)# name Department_A
Switch(config)# vlan 40
Switch(config-vlan)# name Department_B

接口分配 VLAN

Switch(config)# interface range f0/1-10
Switch(config-if-range)# switchport mode access
Switch(config-if-range)# switchport access vlan 30
Switch(config)# interface range f0/11-20
Switch(config-if-range)# switchport mode access
Switch(config-if-range)# switchport access vlan 40

VLAN 间路由

Switch(config)# interface vlan 30
Switch(config-if)# ip address 192.168.30.1 255.255.255.0
Switch(config)# interface vlan 40
Switch(config-if)# ip address 192.168.40.1 255.255.255.0
5. 分公司 NAT 配置

在分公司路由器上配置 NAT/PAT：

Router(config)# interface g0/0
Router(config-if)# ip address 192.168.30.254 255.255.255.0
Router(config-if)# ip nat inside

Router(config)# interface g0/1
Router(config-if)# ip address 192.168.40.254 255.255.255.0
Router(config-if)# ip nat inside

Router(config)# interface s0/0
Router(config-if)# ip address [公网IP] [子网掩码]
Router(config-if)# ip nat outside

NAT 配置

Router(config)# access-list 102 permit ip 192.168.30.0 0.0.0.255 any
Router(config)# access-list 102 permit ip 192.168.40.0 0.0.0.255 any
Router(config)# ip nat inside source list 102 interface s0/0 overload
6. 服务器端口转发配置

假设公网 IP 为 203.0.113.1，需要转发 HTTP、SSH 和 RDP 服务：

Router(config)# ip nat inside source static tcp 192.168.1.1 80 203.0.113.1 80
Router(config)# ip nat inside source static tcp 192.168.1.1 22 203.0.113.1 22
Router(config)# ip nat inside source static tcp 192.168.1.1 3389 203.0.113.1 3389
7. 总部与分公司互联

确保总部和分公司之间的 OSPF 路由通告正常，配置 OSPF 区域 0：
Router(config)# router ospf 1
Router(config-router)# network 192.168.1.0 0.0.0.255 area 0
Router(config-router)# network 192.168.30.0 0.0.0.255 area 0
Router(config-router)# network 192.168.40.0 0.0.0.255 area 0
