Codesys配置ethercat错误

Question

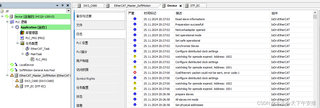

禾川hcq0带2个轴，2个轴日志一直报错watchdog for opmode expired。如果勾选从站检查供应商就报不匹配。从站状态一直都在初始化。看了很多资料状态机还有看门狗？

Answer 1

该回答引用自Deepseek,由本人整理审核 若有帮助，望采纳。

问题分析

根据你提供的信息，禾川HCQ0带2个轴的EtherCAT配置中遇到了以下问题：

1. 日志报错：watchdog for opmode expired。
2. 从站检查供应商报不匹配。
3. 从站状态一直处于初始化。

这些问题可能与EtherCAT的状态机、看门狗机制以及从站配置有关。

可能的原因及解决方案

1. watchdog for opmode expired

原因：

• 看门狗（Watchdog）是一种监控机制，用于确保从站的操作模式（OP Mode）在规定时间内完成。如果操作模式未能在规定时间内完成，看门狗会触发超时错误。

解决方案：

• 检查通信周期：确保EtherCAT通信周期设置合理，避免通信周期过长导致看门狗超时。
• 优化从站配置：检查从站的配置参数，确保所有从站的操作模式设置正确，并且从站能够在规定时间内完成初始化。
• 更新固件：如果从站的固件版本较旧，可能会导致看门狗超时问题。尝试更新从站的固件版本。

2. 从站检查供应商报不匹配

原因：

• 从站检查供应商报不匹配通常是由于从站的供应商ID或产品代码与主站配置中的不一致。

解决方案：

• 确认供应商ID和产品代码：在主站配置中，确保输入的供应商ID和产品代码与从站的实际值一致。
• 检查从站配置：确保从站的配置文件（如EDS文件）正确，并且与主站配置匹配。
• 重新配置从站：如果配置文件有误，尝试重新配置从站，并确保所有参数正确。

3. 从站状态一直处于初始化

原因：

• 从站状态一直处于初始化可能是由于从站未能正确完成初始化过程，或者主站与从站之间的通信存在问题。

解决方案：

• 检查物理连接：确保EtherCAT网络的物理连接（如网线、交换机等）正常，没有松动或损坏。
• 检查从站电源：确保所有从站的电源供应正常，电压稳定。
• 逐步排除故障：可以尝试逐个从站进行测试，排除单个从站的问题。如果某个从站有问题，可以单独处理该从站。
• 检查状态机：EtherCAT从站的状态机通常包括以下几个状态：初始化、预操作、安全操作、操作。确保从站能够顺利通过这些状态。

总结

• 检查通信周期和从站配置，确保所有参数设置正确。
• 更新固件，确保从站固件版本最新。
• 确认供应商ID和产品代码，确保与主站配置一致。
• 检查物理连接和电源供应，确保网络和电源正常。
• 逐步排除故障，逐个从站进行测试，找出问题所在。

通过以上步骤，应该能够解决EtherCAT配置中的问题。如果问题依然存在，建议联系设备供应商或技术支持获取进一步帮助。
