CST导出3D模型图为什么和软件显示不一样？

Question

CST导出的3D模型图和窗口显示的不一样，出现类似反光的影子，为什么啊？视图里取消了“Specular lighting”这一选项还是不行

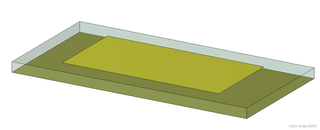

这是窗口视图

这是导出图片

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

问题解决方案

CST的3D模型图导出与窗口视图不一致，是由于软件内部的 Rendering 算法和光照模型的不同引起的。除去"Secular lighting"选项外，还有其他可能的解决方案：

1. 检查 Light Sources：确保在窗口视图中和导出图片中使用的 Light Sources 是相同的。如果使用了不同的 Light Sources，可能会导致视图差异。
2. Adjust Rendering Settings：CST提供了多种 Rendering 设置，可以尝试调整“Rendering”菜单中的设置，例如调整光照强度、减少反光等。
3. Use Consistent Simulation Settings：确保在窗口视图中和导出图片中使用的 simulation 设置 是相同的。这包括像仿真类型、时域、空间域等设置。
4. Export with Custom View：可以尝试将模型导出到一个自定义的视图中，这样可以调整视图的角度和投射方式来减少反光的影响。
5. Check for Updates：最后，请务必检查CST软件的更新是否可用，因为最新版本可能已经解决了相关的视图差异问题。
